5G NTN: что такое неназемные сети пятого поколения и зачем они нужны
Мы давно привыкли к комфорту мобильной связи. Сотовые технологии прошли путь от сетей первого и второго поколений, где были доступны только голосовые вызовы, передача коротких сообщений СМС и низкоскоростной интернет, до современных 4G/5G-сетей, которые умеют передавать огромные массивы данных: потоковое 4K-видео, гигабайты информации в облачные сервисы и тяжелые файлы. Но мобильная связь по-прежнему доступна далеко не везде.
Проблему доступности помогут решить неназемные сети (Non-Terrestrial Networks, NTN) пятого поколения. Михаил Бухтеев, технический эксперт по продукту в YADRO, рассказывает, как сети 5G NTN помогают развернуть мобильную связь в самых труднодоступных уголках нашей планеты и чем отличаются от классической спутниковой связи.
И целой Земли мало: почему сотовым операторам не хватает наземной инфраструктуры
Технологии связи всегда развивались для расширения покрытия и емкости сети. Каждое новое поколение мобильной связи решало проблему, как передать больше данных для максимального числа пользователей. Сегодня сети 2G–5G широко используются во всем мире. Разработчики решений следуют спецификациям консорциума 3GPP, чтобы гарантировать их совместимость в сетях сотовой связи.
Но наземной инфраструктуры недостаточно, чтобы обеспечить мобильную связь в любой точке планеты. Более того, рост требований к скорости передачи данных вынуждает операторов осваивать более высокие частотные диапазоны, что неизбежно сокращает радиус действия базовых станций. Если базовая станция 2G «добивает» до вашего телефона с расстояния в пару десятков километров, то в миллиметровом диапазоне 5G придется довольствоваться радиусом в несколько сотен метров.
Океаны, горы, пустыни, тайга — в таких местах обеспечивать покрытие с помощью наземной инфраструктуры экономически невыгодно. Обычно там используют спутниковую связь, но она требует специальных пользовательских терминалов, которые несовместимы с сотовыми сетями.
Спутниковая связь развивалась параллельно мобильной и исторически работает на базе закрытых протоколов, требуя от пользователя соответствующего абонентского оборудования.
Традиционные спутниковые системы используются в качестве транспортного канала для подключения базовых станций в труднодоступных местах, где нет возможности подключить базовую станцию к опорной сети по наземному каналу связи. Однако это не предполагает каких-либо серьезных изменений в работе базовой станции или опорной сети.
Все изменилось с выходом 17-го релиза спецификаций 3GPP в 2022 году. В нем консорциум представил 5G NTN. Эта технология позволяет объединить наземные станции и космическую инфраструктуру в общую сеть, чтобы создать по-настоящему глобальное покрытие 5G.
3GPP в космосе: как устроена сеть 5G NTN
Концепция 5G NTN предполагает усовершенствование технологии 5G для создания глобального покрытия 5G с помощью спутников или стратосферных платформ (HAPS). Подключение к такой сети требует от абонентского устройства поддержки функциональности 5G NTN релиза 17 и соответствующих частот.

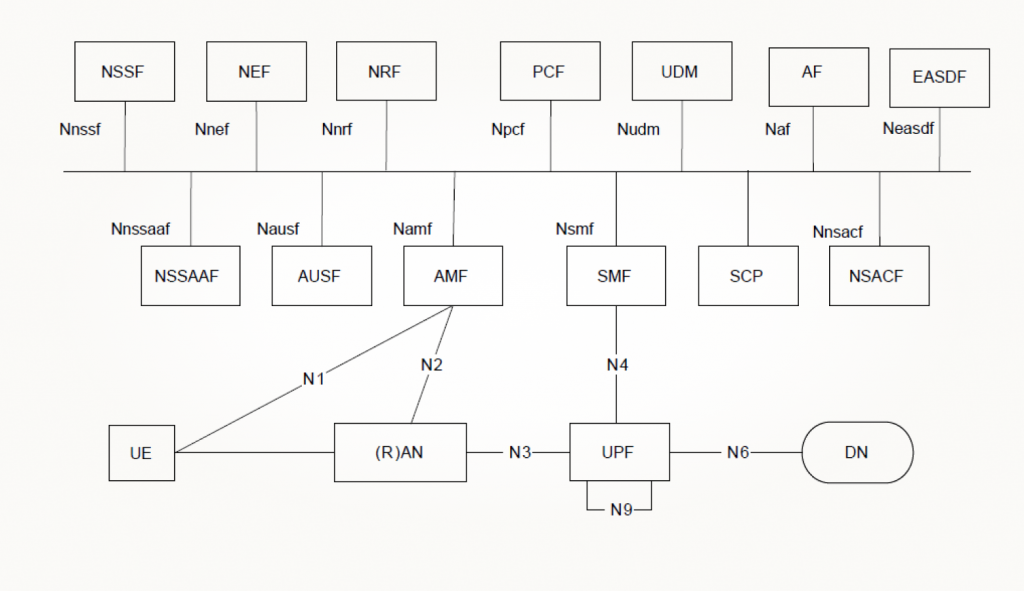

Сети 5G NTN используют базовую архитектуру сети 5G (Standalone, option 2), которая включает в себя радиоподсистему, то есть базовую станцию ( R )AN и компоненты опорной сети 5G (5GC):
Источник:
ИсточникО компонентах 5G-сети можно узнать из предыдущей статьи Михаила.

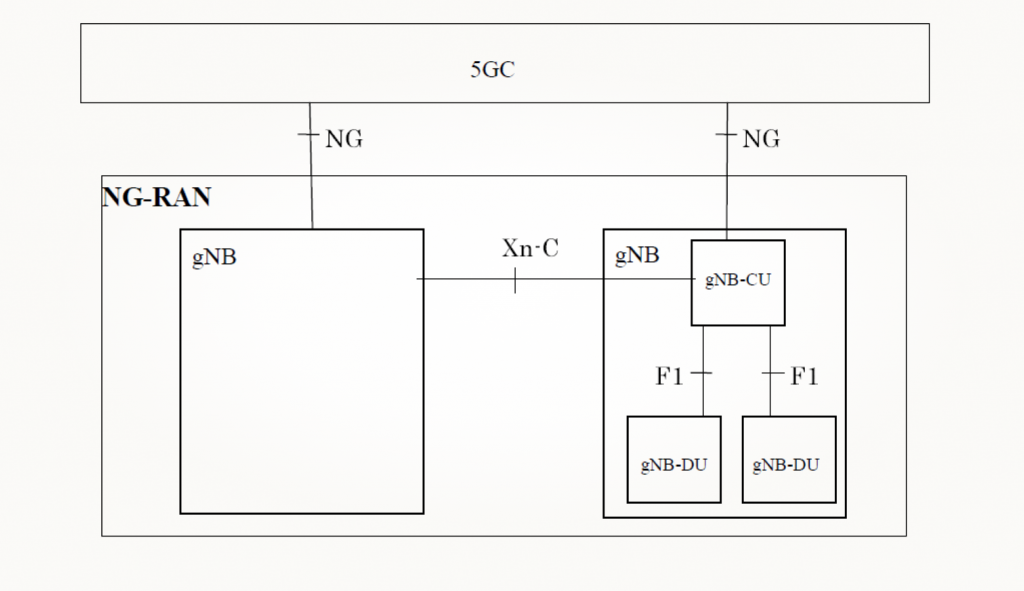

Спецификация 3GPP предлагает разделение базовой станции 5G (gNB) на два компонента: центральный модуль (Centralized Unit, CU) и распределенный модуль (Distributed Unit, DU), которые связаны между собой интерфейсом F1.
Общая архитектура NG-RAN. Источник: 3
ИсточникСистемы 5GC обеспечивают маршрутизацию данных, аутентификацию пользователей, мобильность и безопасность.
Основные функции опорной сети 5G:
- Управление доступом и мобильностью (AMF) отвечает за регистрацию устройств, безопасность подключения и отслеживает местоположение пользователя при его перемещении по сети.
- Управление сеансами (SMF) устанавливает сеансы связи и управляет ими.
- Обработка трафика (UPF) обеспечивает высокоскоростную маршрутизацию пакетов.
- Контроль политик (PCF) обеспечивает соблюдение сетевых правил и динамическое управление параметрами качества обслуживания.
- Сервер унифицированного управления данными и аутентификации (UDM и AUSF) проверяет личность пользователя и хранит данные о подписке.
В случае традиционной сети оператора связи все эти компоненты располагаются на Земле: базовые станции распределены по всей территории, чтобы создать сплошное покрытие, а системы опорной сети устанавливаются в крупных городах.
Обычно базовые станции подключаются к опорной сети по наземным транспортным сетям. Если базовая станция находится в удаленном регионе, то вместо наземного транспортного канала может использоваться спутниковый канал связи. Абонентские терминалы (UE) располагаются на небольшом расстоянии от базовой станции — от сотен метров до нескольких километров. Максимальная скорость движения абонентского терминала в большинстве случаев соответствует лимитам скоростных поездов.

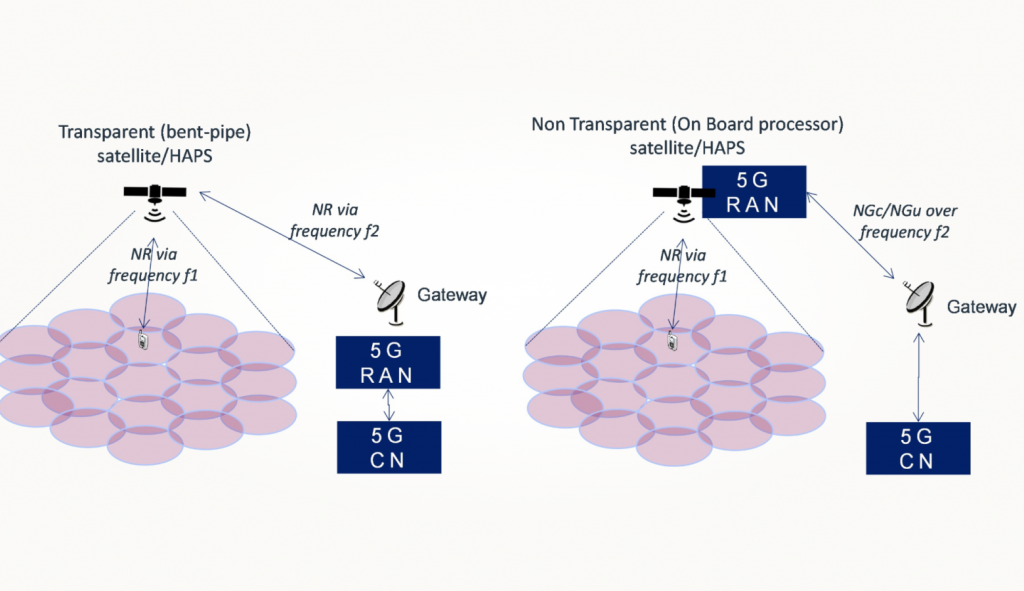

В сетях 5G NTN для создания глобального покрытия требуется использование спутников или стратосферных платформ. Спецификации 3GPP различают два варианта построения сети NTN в зависимости от типа полезной нагрузки:
Источник:
Источник- Прозрачный режим (Non-regenerative payload / transparent mode) — спутник выполняет функцию ретранслятора сигнала, базовая станция и опорная сеть располагаются на Земле. Этот вариант описан в спецификациях 17-го релиза 3GPP.
- Непрозрачный режим (Regenerative payload / non-transparent mode) — на спутнике располагается базовая станция (или часть ее функциональности), а опорная сеть — на Земле. Такой вариант описан в спецификациях 19-го релиза, который финализировали в конце 2025 года.
Инженерные вызовы 5G NTN
Чтобы адаптировать сотовую связь к работе через спутники, инженерам пришлось решать самые разные задачи.
Работа на высоких скоростях
В обычных сотовых сетях пара «телефон — базовая станция» движутся относительно друг друга сравнительно медленно. Максимум — со скоростью автомобиля или поезда. Со спутниковой связью ситуация иная. Если геостационарные спутники (GEO) «висят» над одной точкой планеты, то низкоорбитальные (LEO) и среднеорбитальные (MEO) аппараты движутся по орбите быстрее скорости вращения Земли. Это приводит к движению зон покрытия, эффекту Доплера и вариациям задержек распространения. Для этого в системах 5G NTN требуются улучшения работы управления лучом.
Движение зоны покрытия — это концепция, при которой зона покрытия ячеек не фиксирована, а меняется вместе с движением абонентского терминала.
Эффект Доплера — это изменение частоты принимаемого радиосигнала из-за относительного движения приемника и передатчика.
Вариация задержки распространения — это динамическое изменение времени прохождения сигнала из-за меняющегося расстояния до спутника, влияния атмосферы и ионосферы, а также особенностей архитектуры сети.
Управление лучом — это технология пространственной обработки сигнала, при которой направленная антенна концентрирует энергию радиоволн в узкий пучок, а не рассеивает ее во всех направлениях.
Большое расстояние до спутника
Сотни километров по сравнению с максимум несколькими десятками для базовой станции на Земле. Это увеличивает задержку сигнала, что нужно учитывать в:
- каналах произвольного доступа,
- упреждающей передаче по восходящему каналу,
- гибридном автоматическом запросе на повторную передачу,
- управлении мощностью,
- протоколах MAC/RLC.
Канал произвольного доступа (Random Access Channel) — это служебный радиоканал, который устройство использует для первой попытки связаться с базовой станцией.
Упреждающая передача по восходящему каналу (Timing Advance) — это механизм, который помогает синхронизировать передачу сигналов от мобильного устройства к базовой станции и компенсировать задержку распространения сигнала.
Гибридный автоматический запрос на повторную передачу (Hybrid Automatic Repeat reQuest) отвечает за надежность передачи данных.
Управление мощностью (Power control) в сотовой связи обеспечивает автоматическое управление уровнем сигнала, чтобы устройство передавало не больше мощности, чем действительно нужно для стабильного соединения.
Задержка также влияет на бюджет линка, особенно в восходящем канале (uplink), так как мощность передатчика устройства ограничена.
Огромные размеры ячеек
Площадь спутникового луча (зона покрытия на Земле) в сетях 5G NTN может на два порядка превышать покрытие наземной базовой станции. Поэтому внутри одной и той же спутниковой соты возникает большой разброс задержек сигнала, то есть эффект «ближний-дальний».
Неназемные сети 5G в России
В России развитием сети 5G NTN занимается российская аэрокосмическая компания «Бюро 1440», которая в марте этого года вывела на орбиту 16 спутников низкоорбитальной группировки «Рассвет» (планируемая высота около 800 км). Пока эта сеть предназначена для работы со специальными терминалами, а не смартфонами. Такие терминалы могут размещаться на поездах, кораблях, самолетах и в труднодоступных районах для подключения к мобильной сети. Подробнее о том, подробнее о том, как технология 5G NTN и спутниковый интернет развивается в мире читайте в статье «Интернет из космоса».
