От палки с ослиным копытом до нейромышечных интерфейсов: 3000 лет эволюции протеза

В протезировании, как и в любой инженерной области, всё начинается с базовых принципов. Меня всегда интересовало, как они сформировались, и этот интерес привел к изучению истории протезов конечностей — своего рода основы основ. Я попыталась разобраться, с какими ограничениями и вызовами сталкивались первые мастера-протезисты и как на стыке наук, инженерной логики и, во многом, инженерной фантазии рождались принципиально новые решения.

История протезирования начинается в древности с простой и понятной идеи — вернуть утраченной части тела способность участвовать в движении. Тогда всё сводилось к попытке ремесленным способом воспроизвести сегмент конечности. И чем искуснее был мастер, тем сложнее получался протез.

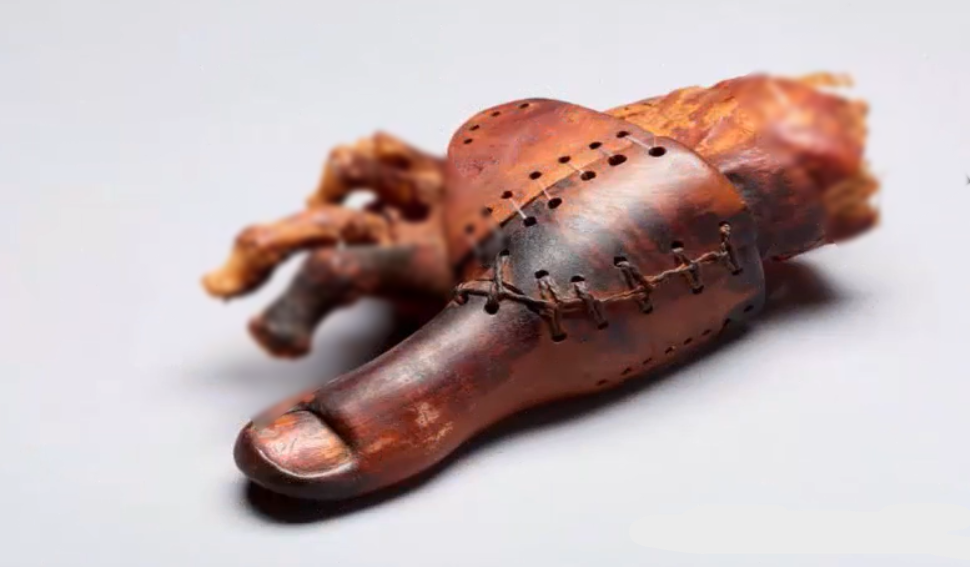

Одна из самых ранних археологических находок в этой области — древнеегипетский протез большого пальца ноги — датируется примерно 1000-м годом до н.э. Изделие представляет собой деревянный брус, основная часть которого крепится к двум деревянным пластинам. Сшитые между собой, они точно повторяют поперечную поверхность свода стопы, чтобы сохранять ее подвижность.

Показательная деталь — резьба, имитирующая ногтевую пластину. Она демонстрирует, как на заре развития протезирования эстетика главенствовала над функциональностью. Искусности мастерам древности здесь было не занимать: каждый протез выходил особенным, я бы даже сказала — неповторимым.

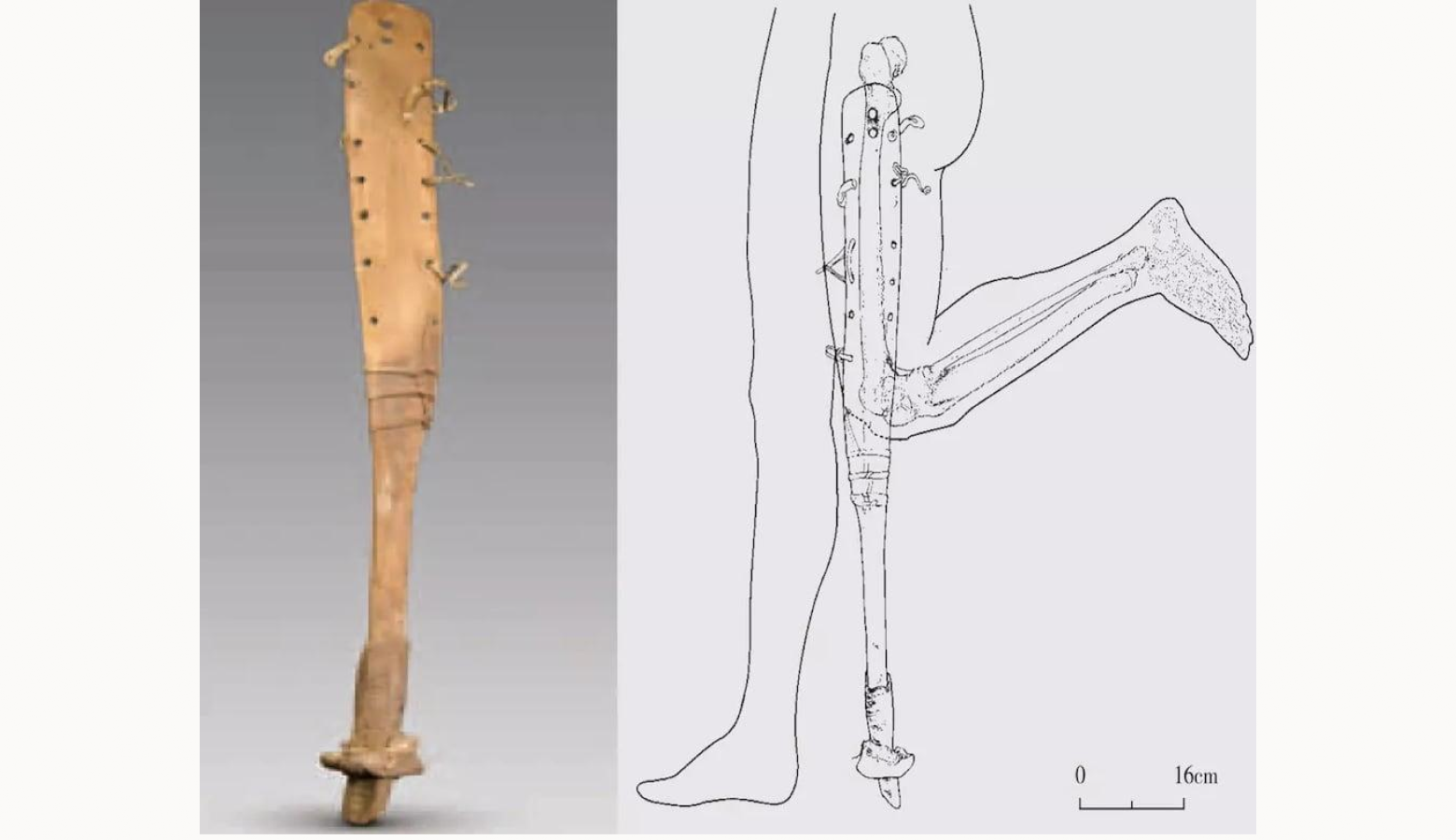

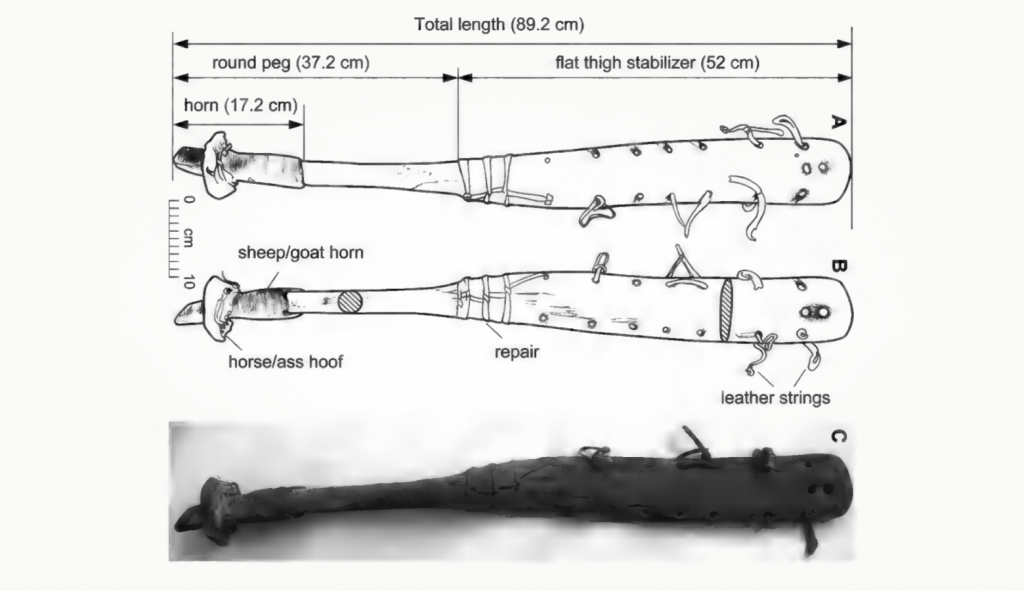

Например, «Турпанская нога» представляла собой вытянутую деревянную пластину, сужающуюся к нижней части и сочлененную с козьим рогом, который, в свою очередь, оканчивался ослиным копытом.

С развитием технологий протезы усложнялись и утяжелялись. Литье в Древнем Риме стало основой для массового производства различных предметов, в том числе для имитации конечностей.

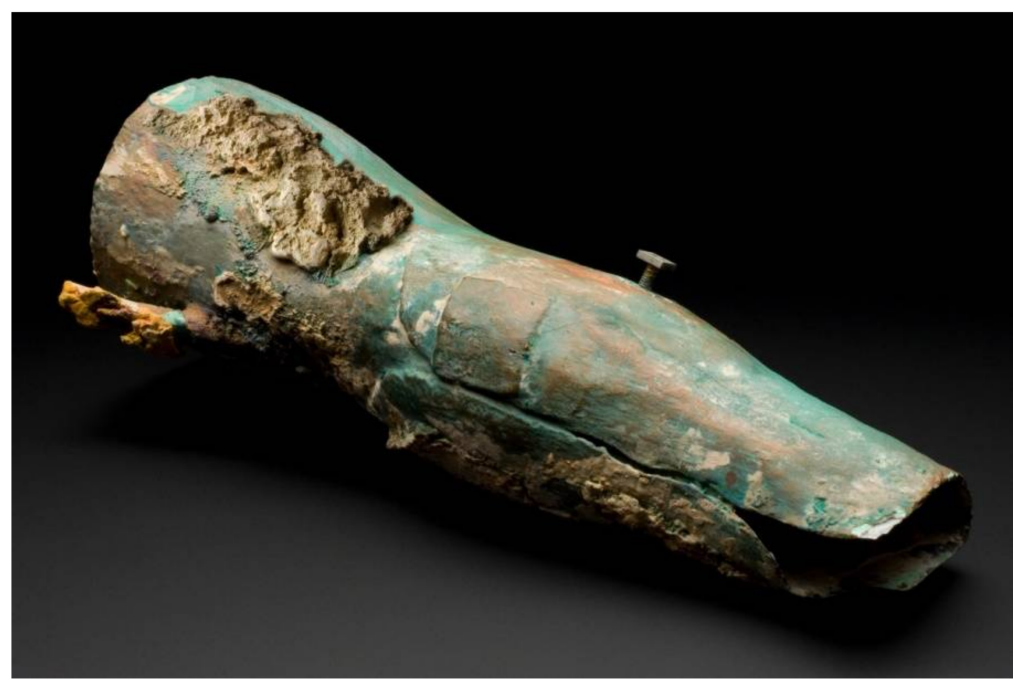

Памятник того времени — «Капуанский протез», состоящий из двух литых пластин с деревянной сердцевиной. Пластины повторяли поверхность бедра и частично область голени. Функциональность этого изделия далека от идеала: конструкция существенно сковывала движение, и ее обладателю требовалась дополнительная опора — посох или трость. Зато эстетическая часть была на высоте: схожесть со щитками военачальника в ту воинственную эпоху воспринималась как знак достоинства.

Однако период такого косметического подхода к протезам был непродолжительным. Функциональность всё-таки взяла верх над эстетикой: «дизайнерские» изделия сменили внешне примитивные, но более удобные протезы, позволяющие передвигаться свободней.

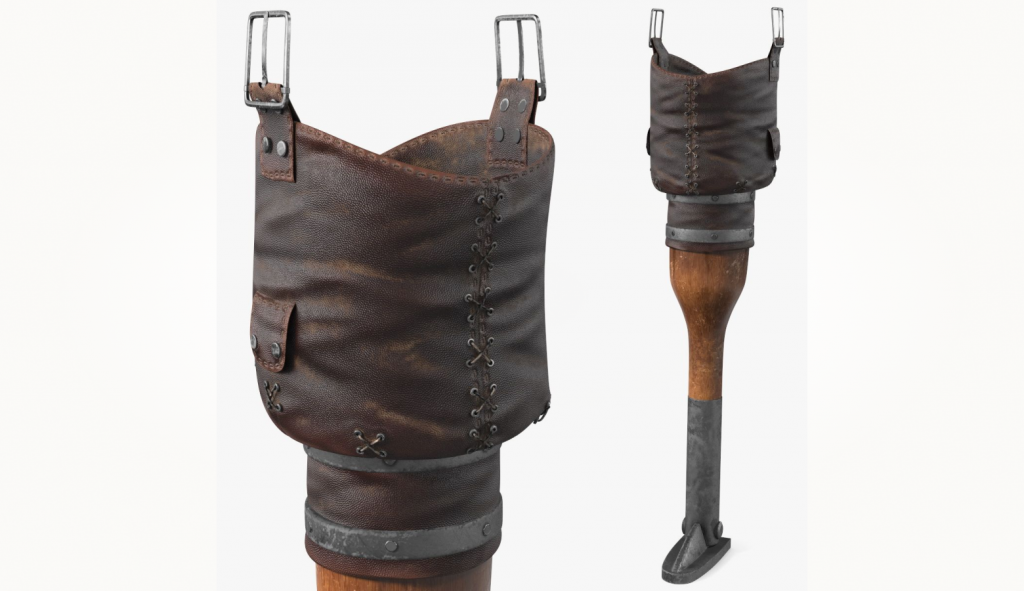

В раннем Средневековье протезы сохраняли уникальность формы при относительном сходстве используемых материалов. Металл, дерево и кожа встречались повсеместно, однако их сочетания нередко оказывались, говоря современным языком, креативными.

С инженерной точки зрения они были крайне простыми, но эта простота обеспечивала их ключевые преимущества: низкую стоимость, скорость изготовления и воспроизводимость.

С развитием механики в области протезирования произошли важные реформы: появились первые попытки внедрить в конструкции протезов подвижные элементы — шарниры, системы тяг. Идеи таких решений встречаются в том числе в работах Леонардо да Винчи.

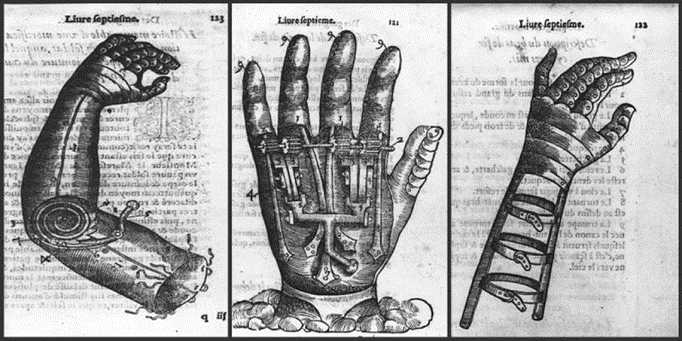

К этому же периоду относятся первые попытки воссоздать с помощью протеза мелкую моторику. Правда, всё это сводилось к механической «настройке» положения пальцев второй здоровой рукой. И всё же такие протезы пользовались большим успехом.

Менялись эпохи — менялись и запросы людей. В XVII веке появляются первые механизмы фиксации протеза ноги ниже колена без использования ремней.

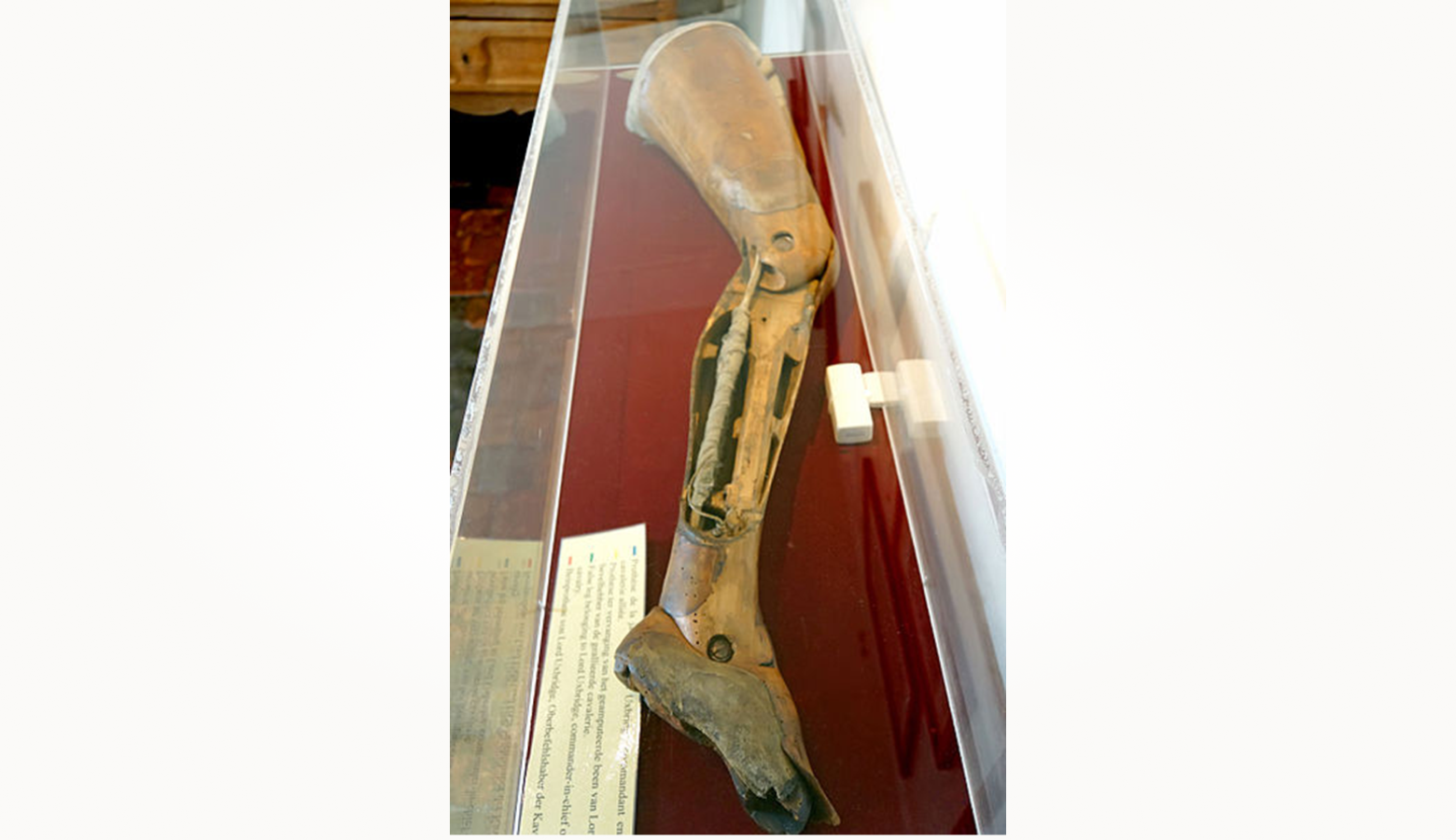

Также развивались конструкции, имитирующие естественное движение. Появилась шарнирная нога «хлопушка» или «трещотка» с коленным и голеностопным суставом, издававшая характерный звук при движении. Ее снабдили системой шкивов и пружин, что позволяло колену и голеностопу свободнее двигаться, а самому протезу амортизировать удары.

За счет сложной системы жестких тяг из кетгутовых нитей такая конечность могла двигаться более анатомично.

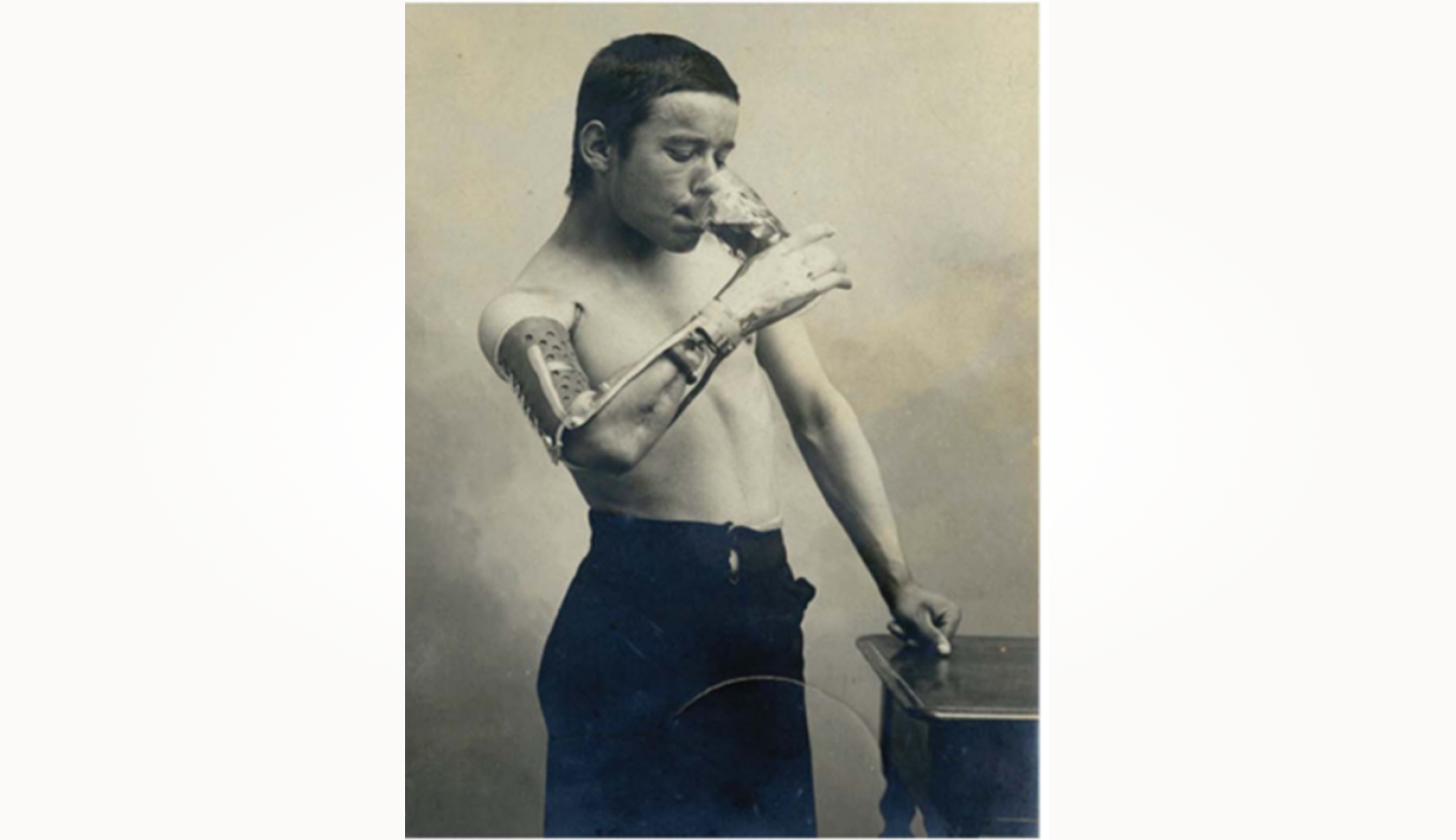

Как добиться точного контроля над движением, особенно в области кисти? Долгое время эта задача оставалась нерешенной. Ситуация изменилась лишь в середине XIX века, и решение подсказали хирурги: управление за счет натяжения кожаных ремней при сокращении остаточных мышц предплечья и плеча.

Несмотря на ограниченность таких движений, именно на этом этапе сформировался важный принцип: управление протезом должно исходить от самого пользователя. Это первые попытки, приблизившие нас к бионическому протезированию.

После Первой мировой войны, как когда-то в ходе Столетней, протезирование столкнулось с масштабной задачей: резко возросло число пациентов, а существующие решения оставались недостаточно удобными и функциональными.

Это послужило стимулом для активного пересмотра конструкций и подходов к их разработке: в производство ввели альтернативные материалы, значительно облегчающие корпус, но сохраняющие прочность протезной конструкции.

Так появились протезы из пластика, алюминия и композитов.

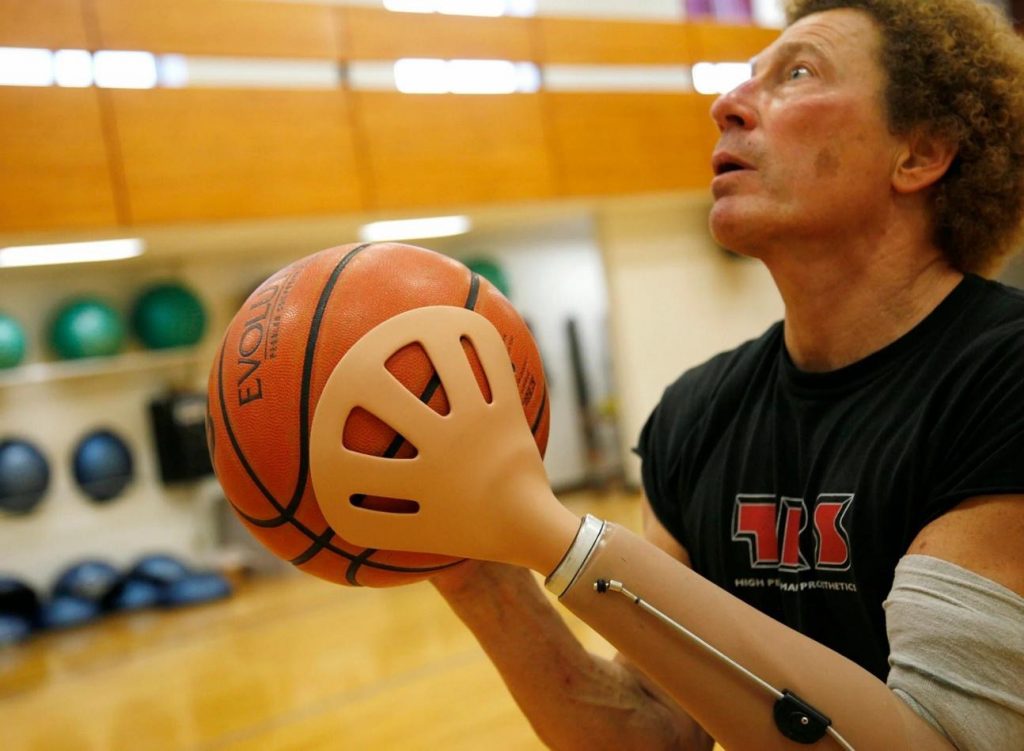

А Вторая мировая война породила другой важный принцип — модульность, то есть возможность простой замены отдельных частей изделия.

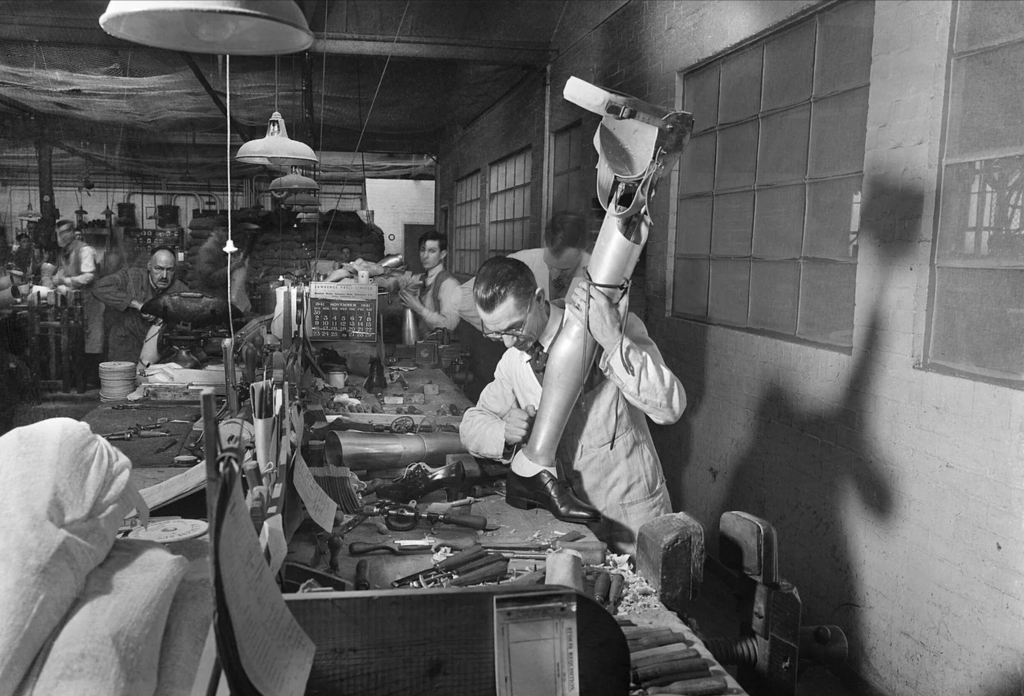

После двух крупнейших войн в истории человечества массовый характер травм побудил инженеров и врачей перейти от индивидуального ремесленного подхода к стандартизированным решениям. Протезы начали собирать из унифицированных компонентов, упростилось их производство и обслуживание.

Эта «логика масс-маркета» стала основой дальнейшего развития отрасли. В ее рамках в следующие десятилетия усложняются шарнирные механизмы, активно тестируются новые материалы — от алюминиевых сплавов до полимеров — и появляются первые системы с внешними источниками энергии, которые берут на себя часть механической работы.

Но главный сдвиг послевоенного периода произошел в другом: протез начали рассматривать не как пассивную замену утраченного сегмента, а как функциональное продолжение тела.

Именно это привело к постепенному переходу от чисто механических решений к бионическим системам — с использованием миоэлектрических сигналов и элементов обратной связи, а затем, уже в XXI веке, и к развитию нейроинтерфейсов.

О дальнейшем формировании этой живой, интеллектуальной инженерии и ее ключевых трендах мы подробно поговорим в следующей статье, а эту историческую часть закончу обращением к российскому инженерному наследию.

В СССР разработки бионических протезов начались еще в 1956 году. Этим занимались в Центральном научно-исследовательском институте протезирования и протезостроения (ЦНИИПП) и профильных конструкторских бюро.

На рубеже 1960-х в этих организациях уже отрабатывали принципы миоэлектрического управления: электрическую активность мышц культи регистрировали поверхностными электродами, усиливали и использовали как командный сигнал для электропривода.

К середине 1960-х появились первые опытные, а позже и серийные образцы миоэлектрических протезов кисти — с функцией захвата. В это же время инженеры работали над совершенствованием элементной базы: усилителями сигналов, схемами их фильтрации и компактными электродвигателями для встраивания в протез.

После распада Советского Союза в 1991 году развитие в этой сфере замедлилось и в течение 1990-х оставалось в глубоком кризисе: многие отраслевые НИИ потеряли финансирование и закрылись, нарушились производственные цепочки. Более того — сама профессия инженера оказалась невостребованной.

Но история отечественного протезирования на этом не закончилась. Отдельные инженерные школы и предприятия продолжили работу, а в 2000-х на руинах этого наследия начался новый этап возрождения — уже с опорой на цифровую обработку сигналов и новые технологии бионики.
