От user space до kernel space: как системное и прикладное ПО работают вместе

В своей первой статье я описывал, что такое системное и прикладное ПО. Если совсем коротко, то прикладное ПО решает задачи пользователя — это офисный софт, браузеры, мессенджеры, игры и т. д. А системное ПО управляет аппаратными ресурсами компьютера и обеспечивает среду для работы других программ — это операционные системы, загрузчики, драйверы и ряд других видов софта.

Работа прикладной программы с системным слоем, ядром ОС, всегда строго регламентирована и задействует специальные возможности центрального процессора (ЦП). Для поддержки полноценных операционных систем вроде Linux, macOS или Windows центральный процессор должен обладать двумя функциональными возможностями: разделять режимы работы по уровню привилегий и блокировать управление памятью.

Прикладной софт всегда работает в пользовательском режиме ЦП, где доступен только ограниченный набор инструкций архитектуры (unprivileged ISA). Ядро операционной системы работает в привилегированном режиме, или режиме супервизора, где доступны как непривилегированные, так и привилегированные инструкции (unprivileged и privileged ISA).

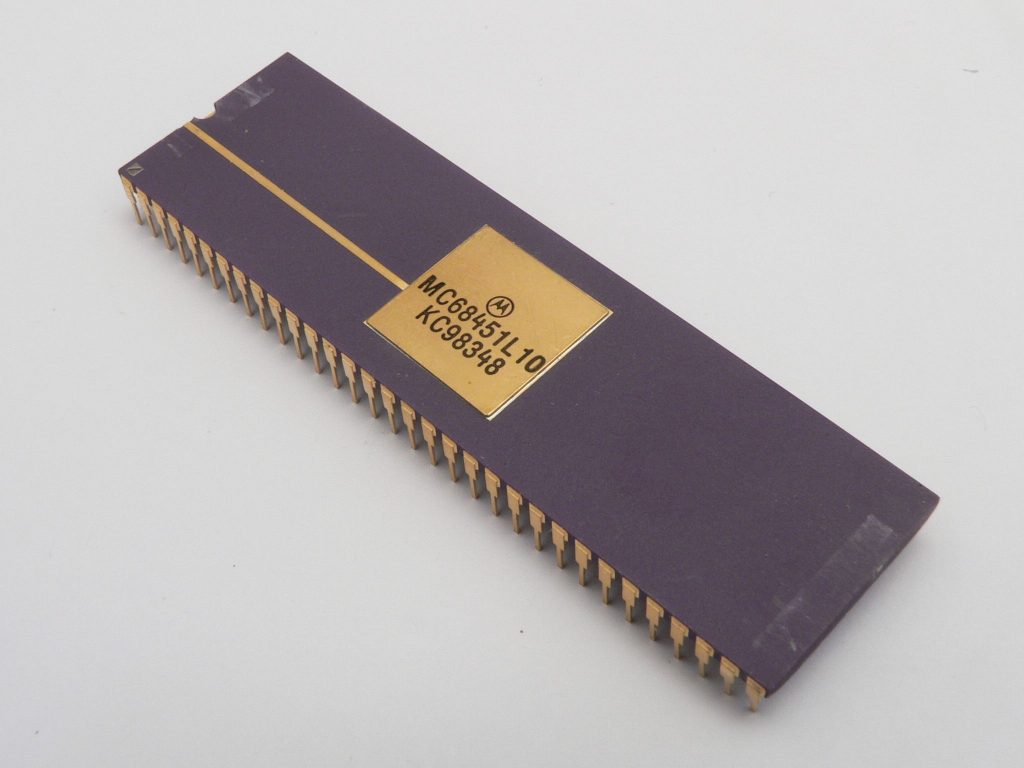

Блок управления памятью (Memory Management Unit, MMU) нужен для трансляции виртуального адреса текущего активного процесса (прикладной программы) в физический адрес на шине памяти с учетом атрибутов доступа.

Как это устроено? Для каждого процесса ядро ОС создает в оперативной памяти отдельную многоуровневую страничную таблицу. Она хранит соответствия между виртуальными и физическими страницами памяти, а также атрибуты доступа: валидность, права на чтение, запись и исполнение, принадлежность к пространству пользователя или ядра и т. д. Блок MMU обычно включает:

• управляющие регистры (ячейки внутренней памяти процессора), в которых задается режим работы MMU и базовый адрес страничной таблицы текущего активного процесса;
• блок TLB (Translation Lookaside Buffer, буфер ассоциативной трансляции) — кеш для ускорения трансляции адресов;
• обходчик страничных таблиц (page walker) — аппаратный блок для обхода страничной таблицы процесса в оперативной памяти и обновления TLB без участия остальных блоков процессора, активируется в ситуации TLB-промаха, то есть если кеш вдруг оказался бесполезен.

Всё это позволяет операционной системе гибко управлять памятью. В частности, MMU дает возможность:

• создавать для каждого процесса собственное изолированное виртуальное адресное пространство пользователя — тот самый user space);
• создавать виртуальное адресное пространство ядра ОС (kernel space) и защищать его с помощью атрибутов от несанкционированного доступа со стороны прикладного софта;
• по необходимости отображать общие физические страницы памяти на виртуальные страницы разных процессов — так обеспечивается возможность межпроцессного взаимодействия (Inter-process communication, IPC);
• при нехватке оперативной памяти выполнять «откачку» (swapping) редко используемых страниц виртуальной памяти на накопитель и восстанавливать их обратно по мере необходимости.

Ядро ОС может в любой момент переключать работу процессора из режима супервизора в пользовательский, а также настраивать режим работы MMU с помощью специальных привилегированных инструкций архитектуры. А вот обратный переход — из пользовательского в режим супервизора — возможен только при наступлении одного из трех событий:

• выполнение специальной непривилегированной инструкции запроса системного вызова;
• исключительная ситуация при исполнении программной инструкции — неизвестный опкод инструкции, доступ к невалидному региону виртуальной памяти процесса и т. д.;
• получение асинхронного сигнала прерывания от периферийного устройства.

При наступлении любого из этих событий процессор аппаратно переключается в привилегированный режим, а управление передается на строго определенные адреса — в обработчики пространства ядра. В разных архитектурах процессора для разных событий заданы либо свои векторы (адреса) обработки, либо используется единый обработчик для всех типов событий.

Чтобы прикладная программа могла безопасно запрашивать услуги у ядра ОС, оно предоставляет специальный интерфейс — системные вызовы (system calls). Реализация системных вызовов зависит от архитектуры процессора и определяется правилами ABI (Application Binary Interface, двоичный интерфейс приложения). В упрощенном виде работа системного вызова выглядит так:

1. Подготовка аргументов. Прикладная программа в пользовательском режиме записывает номер нужного системного вызова и его аргументы в строго определенные регистры общего назначения согласно правилам ABI.
2. Инициирование системного вызова. Выполняется специальная инструкция системного вызова — например, svc для процессоров архитектуры ARM или ecall для RISC-V.
3. Переключение режима. Процессор переключается в режим супервизора и запускает специальную процедуру-обработчик в пространстве ядра ОС.
4. Сохранение контекста. Процедура-обработчик сохраняет текущее состояние регистров процессора (контекст потока) в системный стек. Затем считывает номер вызова и перенаправляет запрос конкретной внутренней функции ядра вместе с аргументами.
5. Выполнение обработки вызова. Ядро ОС обрабатывает системный вызов. На этом этапе оно передает управление своим подсистемам или напрямую обращается к драйверам устройств.
6. Формирование результата. После обработки управление возвращается в исходную процедуру-обработчик. Она восстанавливает сохраненный контекст потока из стека и записывает результат (или код статуса) системного вызова в специальный регистр общего назначения.
7. Возврат в user space. Ядро ОС выполняет привилегированную инструкцию возврата — например, eret для ARM, sret для RISC-V. Процессор переключается обратно в пользовательский режим, а прикладная программа продолжает свою работу, считывая результат из регистра.

Чтобы прикладные программы было проще писать и переносить между платформами, архитектурно-зависимые особенности системных вызовов (правила ABI) обычно скрывают внутри стандартной библиотеки языка C (glibc, musl). Она предоставляет прикладным программам унифицированные функции-обертки, реализующие API (Application Programming Interface, программный интерфейс приложения) к ядру ОС. Кроме того, в состав стандартной библиотеки языка C входят:

• динамический загрузчик (ld.so в Linux), отыскивающий и отображающий файлы разделяемых библиотек в виртуальное адресное пространство процесса;
• код инициализации прикладной программы в пользовательском пространстве, работающий перед началом выполнения прикладной логики — функции main, а также код завершения процесса, отрабатывающий после возврата из функции main ().

По этой причине стандартную библиотеку языка C и относят к классу системного ПО, хотя ее код исполняется в пользовательском режиме работы ЦП. Главная задача библиотеки — предоставлять помощь прикладным программам при их инициализации, доступе к услугам ядра ОС и завершении работы. Напрашивается важный вывод.

Командная оболочка bash — отличная иллюстрация для тезиса выше. Это системное ПО, которое работает исключительно в пользовательском режиме работы процессора. Она запускается ядром ОС как обычный процесс и не имеет прямого доступа к оборудованию, но выполняет важнейшие системные функции.

Почему bash относится именно к классу системного ПО? На то есть три ключевые причины:

Управление системными ресурсами и процессами. Оболочка bash служит интерфейсом для управления операционной системой. С ее помощью пользователь или скрипты (последовательности команд) запускают, останавливают и контролируют процессы. Bash организует перенаправление потоков ввода/вывода данных и связывает разные программы через конвейеры.

Автоматизация администрирования через shell-скрипты. Скрипты на bash используются для настройки операционной системы, автоматизации резервного копирования, обновления пакетов, управления учетными записями пользователей и мониторинга состояния сервера. Это базовые задачи администрирования, необходимые для поддержания работоспособности всей системы.

Отсутствие прикладной ценности для пользователя. Прикладное ПО решает конечные задачи пользователя, не связанные напрямую с ОС. Оболочка bash сама по себе не обрабатывает фотографии и не воспроизводит аудиофайлы. Она предназначена для запуска и управления работой соответствующих прикладных программ — например, через передачу параметров командной строки.

Помимо bash и упомянутой выше glibc, к «непривилегированному системному ПО» относятся:

• системы инициализации пользовательского пространства (systemd, SysV init);
• фоновые системные службы (udevd, rsyslogd, auditd);
• дисплейные серверы, координирующие работу графического интерфейса (Xorg, Weston);
• инструменты виртуализации и контейнеризации (runc/containerd, QEMU);
• утилиты настройки аппаратного обеспечения (ALSA utils, ip/ifconfig, hdparm, lspci);
• пакетные менеджеры — инструменты для автоматической установки, обновления, настройки и удаления программного обеспечения и библиотек (apt/dpkg, dnf/rpm).

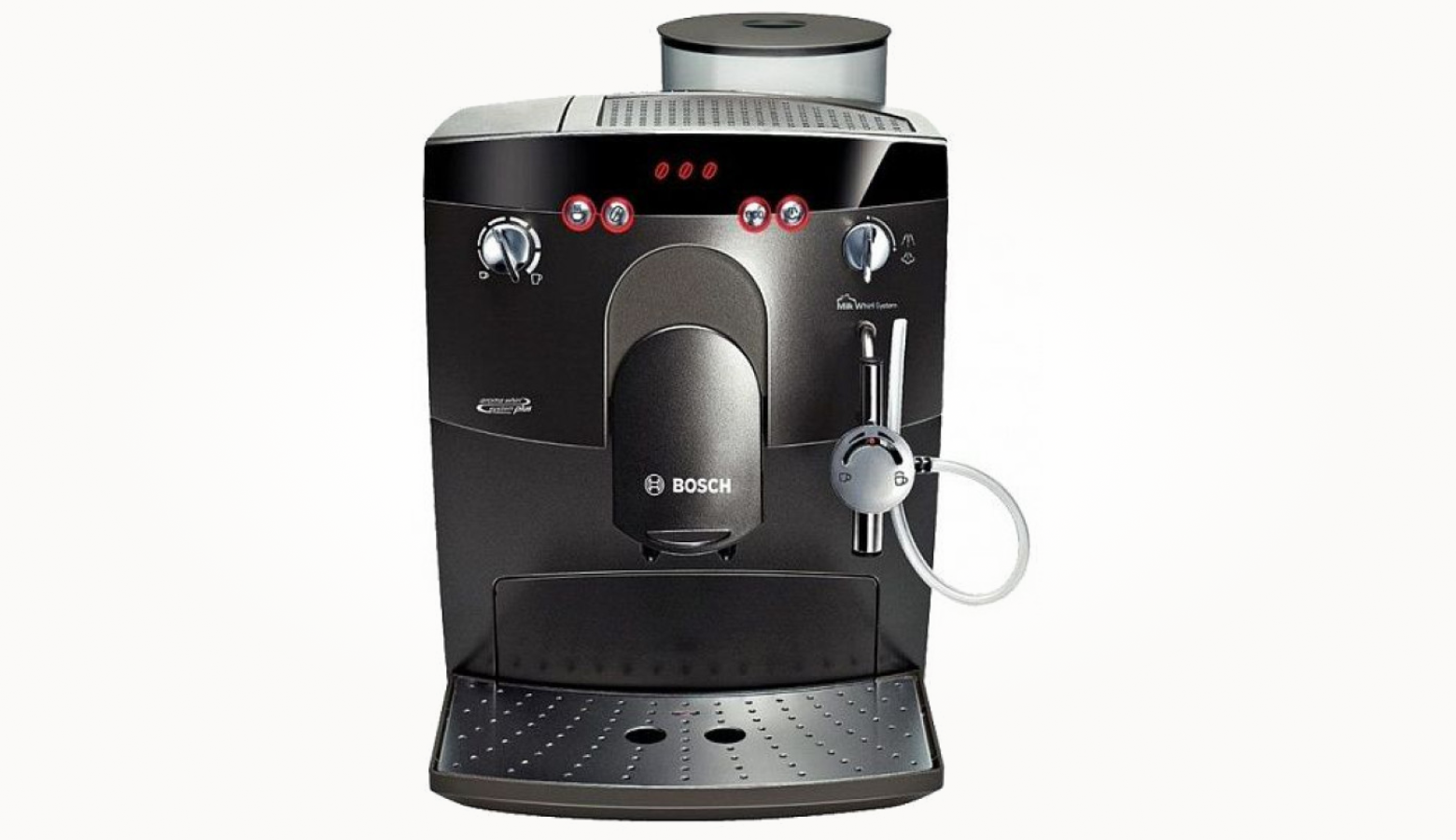

Граница между прикладным и системным ПО становится еще более размыта в современных бытовых устройствах. Возьмем для примера прошивку (firmware) кофемашины. На первый взгляд, ее нельзя отнести к системному программному обеспечению, ведь она решает конечные задачи человека как прикладной софт. Что может быть более «конечным» и «прикладным», чем чашка горячего эспрессо утром?

Однако с точки зрения компьютерной инженерии прошивка встраиваемых систем (embedded systems) — это чистокровное системное ПО. И вот почему.

Прикладные программы работают с абстрактными сущностями: текстом, пикселями, финансовыми транзакциями или базами данных. Они изолированы от аппаратной части операционной системой.

Для прошивки кофемашины абстракции кофе как кулинарного объекта не существует. Программа оперирует исключительно физическими ресурсами и параметрами:

• Считывание и оцифровка напряжения на аналого-цифровом преобразователе (АЦП) при опросе терморезистора.
• Расчет скважности ШИМ-сигнала для управления мощностью ТЭН (электронагревателя).
• Подсчет импульсов от датчика протока воды (флоуметра) для точного дозирования жидкости.
• Запись логической единицы в регистры портов ввода-вывода (GPIO) для открытия симисторов и реле.

Здесь прослеживается фундаментальный признак системного ПО: перевод метрик физических устройств в логические данные программы и управление аппаратными ресурсами в реальном времени.

Из-за строго однозадачного характера работы и малого объема вычислений в классических кофемашинах применяются недорогие микроконтроллеры с единственным привилегированным режимом работы ЦП. Поэтому системный и прикладной уровни здесь вынужденно объединены в одну монолитную программу, выполняемую на «голом железе».

Такая программа сама берет на себя базовые функции операционной системы: инициализацию периферии, распределение памяти и обработку аппаратных прерываний от кнопок и датчиков. Ее системные функции тотально доминируют над прикладной логикой. Без их реализации устройство останется бесполезной грудой пластика и меди.
