Инерциальные датчики и ИНС: где используются и как работают

Чтобы узнать о реальном применении инерциальных датчиков, читайте статью разработчика систем управления подводными роботами. Он объясняет, как инженеры адаптируют навигацию, оптику и связь под водой, где привычные методы, такие как GPS или Wi‑Fi, просто не работают.

Инерциальный датчик — это элемент, который выполняет роль органов чувств для навигационной системы. Сама же система — целый автономный комплекс, который определяет положение, ориентацию и скорость объекта в пространстве без внешних сигналов, ориентируясь на известную стартовую точку.

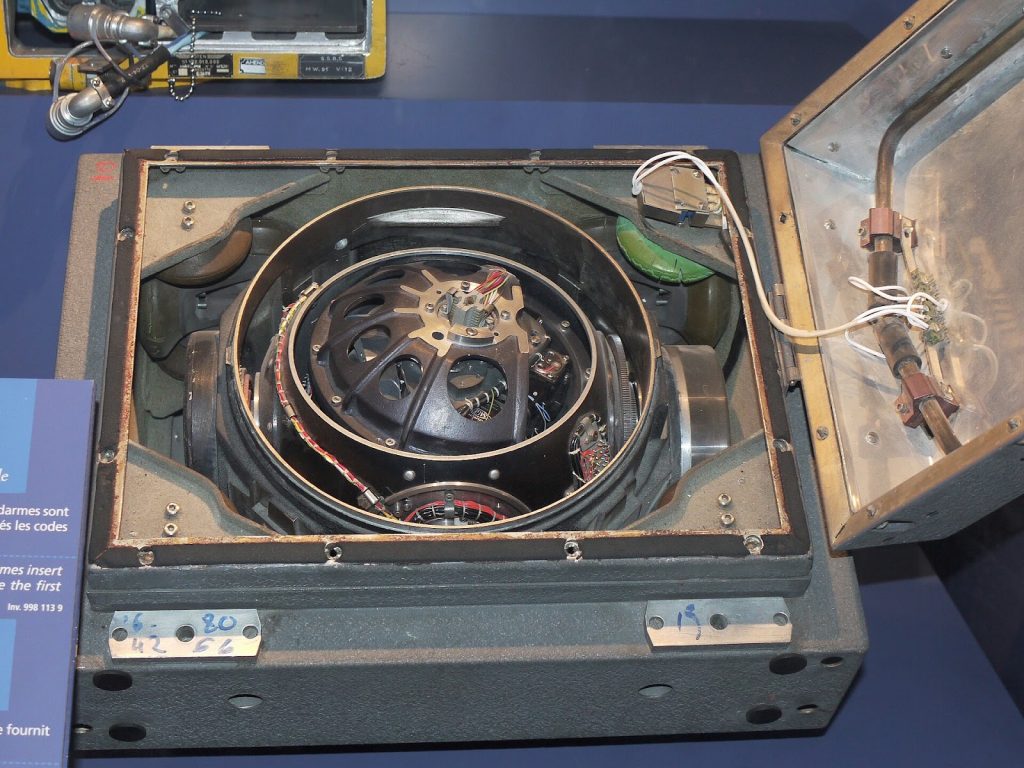

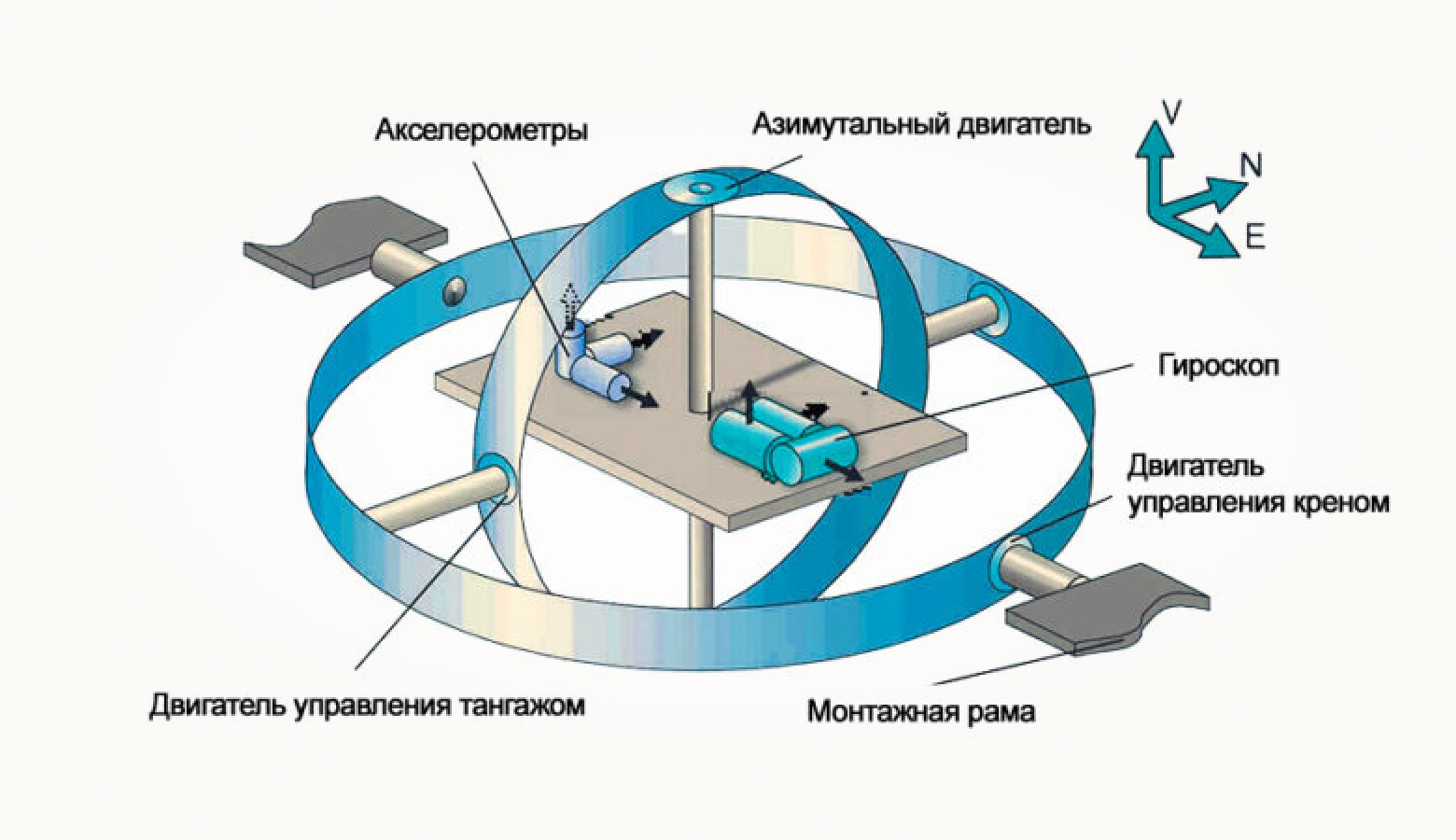

В основе системы лежат три компонента:

· акселерометры — измеряют линейное ускорение объекта,

· гироскопы— фиксируют угловые скорости и изменение ориентации,

· магнитометры — направляют движение относительно магнитного поля Земли.

Во время работы ИНС непрерывно измеряет ускорения и угловые скорости, бортовой компьютер интегрирует эти данные для вычисления текущих координат. Это позволяет системе работать полностью автономно, без внешних радиомаяков и спутниковых сигналов.

Это выгодно отличает инерциальную систему от систем спутниковой навигации. Бесперебойная работа GPS и ГЛОНАСС, например, требует открытого пространства и постоянной прямой видимости спутников. ИНС же не принимают и не излучают сигналы, поэтому защищены от глушения. Это позволяет им эффективно работать и под водой, и в тоннелях, и в условиях радиоэлектронной нестабильности.

Работа инерциальной навигационной системы строится на последовательном математическом интегрировании измерений. Сперва в систему вводят начальные данные: координат, ориентации и скорости на старте. Затем акселерометры фиксируют проекции ускорения, а гироскопы определяют вращение относительно осей крена, тангажа и рыскания.

На следующем этапе происходит первое интегрирование — оно преобразует ускорение в скорость. Затем — второе, во время которого система переводит скорость в координаты. Параллельно данные гироскопов и магнитометров объединяются для расчета углов ориентации объекта.

В краткосрочной перспективе точность инерциальной системы очень высокая. Но в течение долгого времени она не всегда работает идеально: главной проблемой становится дрейф. Даже минимальные погрешности датчиков, например смещение нуля или температурные изменения, накапливаются при интегрировании. А это приводит к пропорциональному росту ошибки позиции.

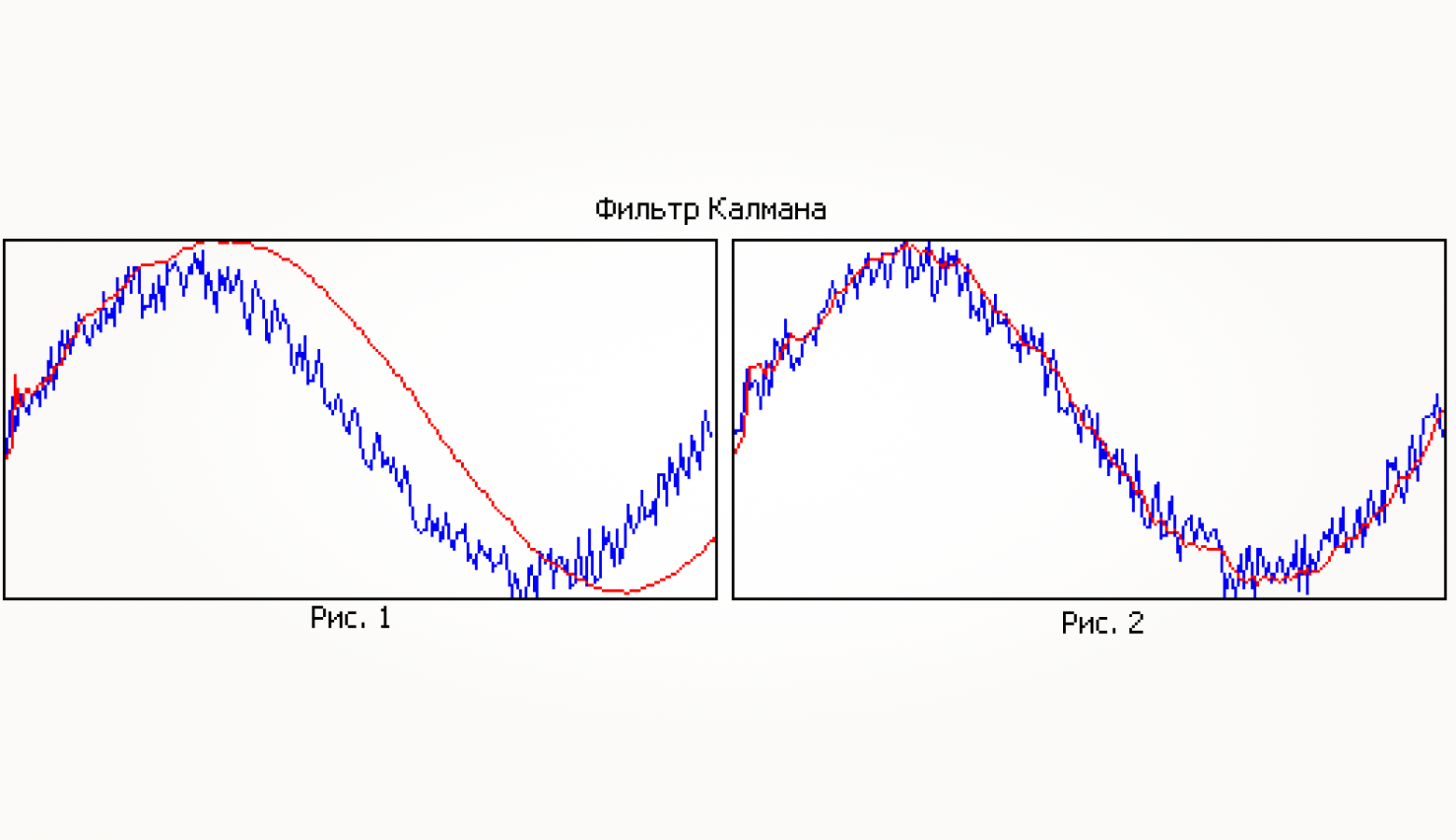

Чтобы компенсировать негативные эффекты, применяется фильтр Калмана. Он оценивает состояние системы, учитывая шум измерений. Объединяет данные различных датчиков и внешних источников, а также периодически корректирует их, позволяя сбрасывать накопленную ошибку при восстановлении спутникового сигнала.

На уровне сенсорных технологий системы четко разделяют по типам гироскопов, которые в них используют:

• МЭМС-гироскопы высокого класса обеспечивают точность дрейфа 0,1−1 градуса в час при низком энергопотреблении и стоимости. Поэтому их используют в дронах, роботах и потребительской электронике.
• Волоконно-оптические гироскопы достигают точности выше 0,01 градуса в час, но требуют умеренного энергопотребления и дорогостоящи. Они применяются в авиации и на подводных лодках.
• Квантовые атомные гироскопы демонстрируют потенциальную точность свыше 0,001 градуса в час, но пока требуют чрезвычайных затрат энергии для работы. А высокая стоимость ограничивает применение таких систем космическими миссиями и подготовкой новых видов летательных аппаратов.

Инерциальные навигаторы важны в отраслях, где надежность и автономность необходимы в первую очередь. В авиации их используют для навигации гражданских и военных самолетов, беспилотников и вертолетов. В морской навигации нужны для подводных лодок, автономных необитаемых аппаратов (АНА) и надводных судов, работающих там, где нет спутникового покрытия. В космических отраслях ИНС ориентируют спутники, сопровождают навигацию межпланетных станций и помогают совершить посадку на небесные тела.

Новые технологии позволяют существенно повысить точность и устойчивость навигации. Среди самых перспективных направлений — системы, которые используют принципы квантовой физики для измерения ускорений с невиданной ранее точностью.

Эти системы основанные на атомной интерферометрии — в них атомы, охлажденные до температур, близких к абсолютному нулю, перемещаются лазерами для измерения ускорений с высокой точностью. Преимущества таких датчиков в том, что атомы стабильны. Это исключает дрейф, характерный для механических сенсоров, и делает систему более устойчивой к электромагнитным помехам. Уже сейчас такие квантовые ИНС тестируют в проекте от компаний Honeywell и Vector Atomic — на орбитальном самолете Boeing X-37B. Это первый в мире опыт использования квантовой навигации в космосе.

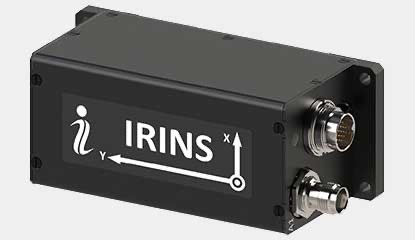

Другой важный тренд — развитие гибридных и интегрированных систем. Например, технология Laser-Aided INS от компании Advanced Navigation. В ней сочетаются волоконно-оптический гироскоп и лазерный датчик скорости. Или система IRINS, которую совместно разработали VIAVI и Inertial Labs. В ней объединили ИНС, блок определения ориентации и приемник сигналов низкоорбитальных спутников Iridium. Все это — для навигации в условиях подавления GPS.

Отдельное направление работы связано с использованием целых созвездий низкоорбитальных спутников, таких как Iridium или Starlink, в качестве альтернативного источника времени и координат, если сигнал традиционных глобальных навигационных систем неожиданно пропадает.

Неотъемлемой частью современных ИНС стала интеллектуальная обработка данных. Алгоритмы машинного обучения, заложенные в приборах, помогают адаптироваться к условиям, предсказывают и компенсируют дрейф в реальном времени. А архитектура, определяемая программами, дает возможность обновлять алгоритмы, не заменяя аппаратную часть. Это ускоряет адаптацию систем к угрозам, например к новым видам радиоэлектронного подавления, спуфинга навигационных сигналов.

По данным Intel Market Research, мировой рынок электронных датчиков ИНС (IMU) в 2024 году был оценен в 2,017 млн долларов США. Ожидалось, что объем рынка вырастет с 2,114 млн долларов в 2025 году до 2,772 млн долларов к 2032 году, демонстрируя среднегодовой темп роста на уровне 4,8%. Этот рост происходит из-за развития автономного транспорта, роста числа оборонных заказов и миниатюризации МЭМС-технологий.

Развитие происходит сразу по нескольким направлениям:

• Точность сенсоров повышается за счет перехода к оптическим и квантовым технологиям, а это сокращает дрейф и расширяет автономность систем.
• Интеграция с внешними источниками данных — низкоорбитальными спутниками, лазерной одометрией, компьютерным зрением — позволяет направлять систему непрерывно, не завися от условий.
• Внедрение искусственного интеллекта и адаптивных алгоритмов в обработку данных позволяет системам учиться в реальном времени, предсказывать ошибки и компенсировать их до критического накопления.
• Снижение стоимости и уменьшение размера устройств. Массовое производство высокоточных МЭМС-датчиков сделало ИНС доступными для коммерческих применений — от беспилотных такси до систем умного города.
