Что такое микроконтроллер и как он работает: устройство, прошивка и принципы программирования

Но сперва — небольшая справка. Микропроцессор может быть одной из составных частей микроконтроллера, но никак не самим МК. Ошибочно заменять одно понятие другим: микроконтроллер не равно микропроцессор, и в тексте мы разберем почему.

Чтобы понять, как работает микроконтроллер, нужно разобраться в его устройстве. По сути, микроконтроллер — это маленький компьютер, собранный на одном кристалле. В отличие от процессора персонального компьютера, которому для работы требуются внешняя память и множество дополнительных микросхем, микроконтроллер уже содержит большинство необходимых компонентов.

Основу микроконтроллера составляет процессорное ядро, которое выполняет машинные инструкции исполняемой программы. Устройства различаются по производительности и архитектуре. Традиционно их делят на 8-, 16- и 32-разрядные.

Главное отличие микроконтроллера от обычного процессора — это развитая встроенная периферия. Именно она позволяет устройству взаимодействовать с внешним миром.

Базовая часть периферии, без которой микроконтроллер не заработает, — это система питания. Современные микросхемы редко работают от одного напряжения. Если простым 8-разрядным микроконтроллерам часто достаточно питания 5 В или 3,3 В, то более производительные устройства могут использовать несколько независимых цепей питания одновременно. Например, процессорное ядро может работать от напряжения около 1 В, а порты ввода-вывода — от 3,3 В. Такое разделение позволяет одновременно снижать энергопотребление и сохранять совместимость с внешними устройствами.

АЦП различаются по принципу работы, скорости и точности. В электронике наиболее распространены несколько основных типов:

• Flash-АЦП — самые быстрые преобразователи. Они практически мгновенно переводят аналоговый сигнал в цифровой, поэтому используются в высокоскоростных системах связи, радиотехнике и измерительном оборудовании. Недостаток — относительно небольшая точность.
• АЦП последовательного приближения (SAR ADC) — наиболее распространенный тип в микроконтроллерах. Они обеспечивают хороший баланс между скоростью, энергопотреблением и точностью, поэтому используются в большинстве современных семейств STM32, ESP32 и других популярных микроконтроллерах. Подходят для датчиков температуры, давления, освещенности и других физических величин.
• Интегрирующие АЦП обеспечивают точность выше АЦП последовательного приближения. За высокую точность приходится платить сравнительно низкой скоростью преобразования. Такие АЦП часто применяются в измерительной технике и промышленной автоматизации.
• Сигма-дельта АЦП (Sigma-Delta ADC) — самые медленные преобразователи, которые используются в приборах, где точность измерений важнее скорости работы — например в системах учета электроэнергии и высокоточных измерительных приборах типа осциллографов. Они отличаются очень высокой точностью измерений и могут обеспечивать разрядность 24 бита и выше.

Противоположность АЦП — это ЦАП (цифро-аналоговый преобразователь), который превращает цифровые данные в аналоговый сигнал. Самый простой пример — это звук: микроконтроллер подает сигнал на динамик с помощью ЦАП при выполнении ряда условий, проверяемых встроенным ПО. Например, когда измеряемая температура превышает некоторый порог.

Также во многих микроконтроллерах присутствуют компараторы, сравнивающие входное напряжение с некоторым пороговым значением и выдающие на выход цифровой сигнал: 1 при превышении и 0 в остальных случаях (своего рода «одноразрядный» АЦП).

Аналоговая и цифровая части микроконтроллера нередко питаются раздельно. Это связано с тем, что цифровые схемы создают помехи, которые могут влиять на работу аналоговой части схемы и ухудшать точность измерений АЦП, работу других аналоговых блоков. Поэтому в сложных устройствах используются отдельные цепи аналогового и цифрового питания, которые объединяются только в специально выбранных точках печатной платы.

Для хранения данных микроконтроллер использует несколько типов памяти. Во Flash-памяти хранится прошивка — программа, которая будет выполняться после включения устройства. Эта память энергонезависима, поэтому ее содержимое сохраняется даже после отключения питания. Для временного хранения данных используется оперативная память (RAM), а для записи настроек, серийных номеров и калибровочных коэффициентов часто применяется EEPROM.

Самый простой периферийный блок — это GPIO (General Purpose Input/Output), или порты ввода-вывода общего назначения. Через них микроконтроллер может включать светодиоды, считывать состояние кнопок, управлять реле и обмениваться цифровыми сигналами с другими устройствами.

Для обмена данными с другими микросхемами используются встроенные интерфейсы связи. Наиболее распространены UART (Universal Asynchronous Receiver-Transmitter) для обмена данными между двумя и более устройствами (например, по интерфейсу RS-485), SPI (Serial Peripheral Interface) для общения с периферией и I²C (Inter-Integrated Circuit) для подключения нескольких устройств по общей шине. Через них подключаются дисплеи, датчики, модули памяти, радиомодули и множество других компонентов. В более производительных микроконтроллерах можно встретить поддержку USB, CAN и других промышленных интерфейсов, а также MII (Media Independent Interface) для построения Ethernet-канала.

Еще одна важная часть периферии — таймеры и счетчики. Они позволяют измерять время, формировать ШИМ-сигнал (PWM), подсчитывать внешние импульсы и запускать периодические события. Например, таймер может быть настроен так, чтобы каждую миллисекунду генерировать прерывание — сигнал процессорному ядру о том, что пора выполнить определенное действие. Благодаря этому микроконтроллеру не нужно постоянно проверять, прошло ли нужное время: он получает уведомление только в нужный момент и может заниматься другими задачами. Такой механизм используется для регулирования скорости вращения двигателя, управления яркостью светодиодов, генерации звуковых сигналов и выполнения других операций, требующих точного соблюдения времени.

Для согласованной работы всех блоков часто в микроконтроллеры добавляют источник тактовой частоты. В качестве него могут использоваться встроенные RC-генераторы, внешние кварцевые резонаторы или специализированные генераторы высокой точности. Именно тактовый сигнал определяет скорость выполнения программы и работы периферии.

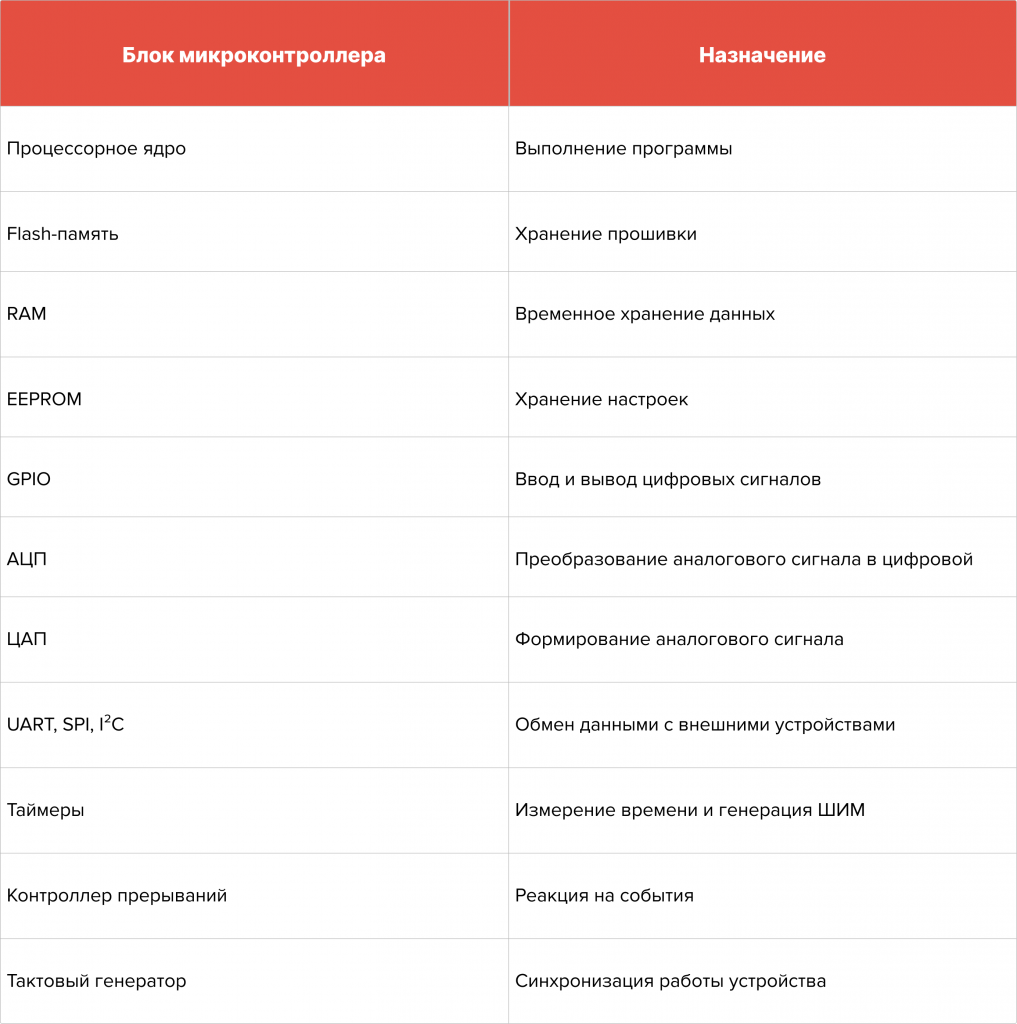

В сухом остатке микроконтроллер может состоять из следующих компонентов:

Работа микроконтроллера начинается с запуска прошивки (firmware) — программы, которая управляет работой микроконтроллера и всего устройства в целом. Embedded-инженеры, разрабатывающие прошивки, определяют, как система будет реагировать на нажатие кнопок, показания датчиков, команды пользователя и другие внешние события.

После подачи питания, снятия ресета и подачи тактирования микроконтроллер начинает выполнять инструкции, записанные в его энергонезависимой памяти, обычно — во Flash-памяти. В отличие от программ на персональном компьютере, прошивка тесно связана с аппаратной частью устройства и напрямую управляет периферией: портами ввода-вывода, таймерами, интерфейсами связи, аналого-цифровыми преобразователями и другими встроенными блоками.

Разработка прошивки существенно отличается от создания десктопных или веб-приложений. Инженеру приходится учитывать ограничения вычислительных ресурсов, объем памяти, энергопотребление и особенности аппаратной платформы. Если на современном компьютере нехватку ресурсов часто можно компенсировать более мощным оборудованием — например, добавлением видеокарты, то в embedded-системах возможности ограничены.

Многие устройства на базе микроконтроллеров работают от батарей или аккумуляторов, поэтому каждый миллиампер (а порой и микро-) тока потребления имеет значение. Повышение тактовой частоты процессора, постоянная работа периферии или неэффективные алгоритмы могут заметно сократить время автономной работы. По этой причине в embedded-разработке особое внимание уделяется оптимизации кода и энергосбережению.

Еще одна характерная особенность прошивок — стремление к простоте и надежности. В микроконтроллерных системах часто предпочтительнее использовать простое и проверенное решение, чем сложную архитектуру с избыточными возможностями. Такой подход позволяет обеспечить предсказуемость работы устройства, упростить его отладку и снизить вероятность отказов в эксплуатации.

После подачи питания микроконтроллер начинает выполнение заранее определенного кода. Обычно первым запускается встроенный загрузчик — bootloader. Его задача состоит в том, чтобы определить режим работы устройства и передать управление прошивке, записанной во Flash-памяти.

В большинстве микроконтроллеров программа исполняется из Flash-памяти. Процессорное ядро последовательно считывает оттуда инструкции и выполняет их одну за другой. Однако такой подход возможен только в том случае, если скорость доступа к памяти достаточна для нормальной работы процессора.

В более производительных системах применяется другой подход: после запуска часть или вся прошивка копируется из Flash в оперативную память (RAM), а затем исполняется из нее. Поскольку оперативная память обычно быстрее Flash-памяти, это позволяет увеличить производительность. Иногда используются промежуточные решения. Например, процессор может считывать из Flash сразу несколько инструкций за один доступ и сохранять их во внутреннем буфере. Пока выполняются уже загруженные инструкции, память подготавливает следующую партию данных. Такой механизм позволяет компенсировать разницу в скорости между процессорным ядром и памятью.

Независимо от того, где хранится исполняемый код, работа процессора в микроконтроллере строится по одному и тому же принципу. Каждая инструкция проходит через несколько этапов, которые принято обозначать как Fetch, Decode, Execute и Write Back.

• Fetch — процессор считывает очередную инструкцию из памяти. Для этого он помещает адрес нужной ячейки на адресную шину и получает хранящиеся по этому адресу данные.
• Decode — выполняется декодирование инструкции. Процессор определяет, какую именно операцию необходимо выполнить: сложение чисел, передачу данных между регистрами, чтение памяти, обращение к периферии или переход к другой части программы.
• Execute — происходит непосредственное выполнение команды. Это может быть арифметическая операция, копирование данных между памятью и регистрами, изменение состояния периферийного устройства или передача управления на другой адрес программы.
• Write Back — результаты выполнения инструкции записываются в регистр процессора. После этого процессор переходит к выполнению следующей инструкции, и цикл повторяется.

Большинство инструкций работают с регистрами — небольшими сверхбыстрыми ячейками памяти, расположенными внутри процессорного ядра. Перед выполнением операции необходимые данные загружаются в регистры, после чего процессор выполняет требуемое действие и при необходимости сохраняет результат обратно в память.

Особую роль играет программный счетчик (Program Counter, PC). В нем хранится адрес следующей инструкции, которую должен выполнить процессор. После завершения каждой команды счетчик обычно автоматически увеличивается. Если же программа содержит условие, цикл или вызов функции, в программный счетчик записывается новый адрес. Именно так реализуются ветвления, циклы и переходы между различными участками программы.

В отличие от процессора персонального компьютера, микроконтроллер представляет собой законченную вычислительную систему на одном кристалле. Помимо процессорного ядра, он содержит память для хранения программы и данных, контроллер прерываний и широкий набор периферийных блоков. В большинстве случаев этого достаточно, чтобы загрузить прошивку, подключить питание и сразу начать управлять датчиками, исполнительными механизмами и другими устройствами.

В реальном устройстве события происходят непредсказуемо. Представьте автоматическую кофемашину: пользователь может в любой момент нажать кнопку приготовления напитка, датчик уровня воды сообщит, что резервуар пуст, датчик температуры — что вода нагрелась до нужного значения, а после завершения помола кофемолка отправит сигнал о готовности. Микроконтроллер должен своевременно обработать каждое из этих событий и выполнить соответствующее действие.

В большинстве программ основная логика выполняется внутри функции main (). Но, чтобы не проверять состояние каждого устройства в бесконечном цикле, микроконтроллер использует механизм прерываний. Когда происходит важное событие, периферийный блок отправляет запрос контроллеру прерываний. Тот временно останавливает выполнение текущего кода и передает управление специальному обработчику. После завершения работы обработчика программа возвращается в точку прерывания и продолжает работу. По своей логике прерывание напоминает вызов функции, который происходит не по команде программиста, а в произвольный момент времени при наступлении внешнего события.

Источниками прерываний могут быть таймеры, интерфейсы UART, SPI и I²C, завершение преобразования АЦП, изменение состояния входного сигнала и многие другие события. Например, при обмене данными по UART программа может заниматься своими задачами, а при поступлении нового байта получить прерывание и сразу обработать принятые данные.

Помимо обычных прерываний существуют исключения — специальные точки входа для обработки аварийных ситуаций. К ним относятся сброс по включению питания, ошибки доступа к памяти и другие нештатные события. С точки зрения архитектуры процессора они обрабатываются похожим образом: управление передается отдельному обработчику, который должен определить причину ошибки и принять необходимые меры.

Микроконтроллер получает информацию из внешнего мира через датчики. Простейший пример — фотоэлемент в дверях лифта. Пока луч перекрыт человеком или предметом, на входе микроконтроллера присутствует определенный логический уровень, и программа не позволяет закрыть двери.

Для управления простыми устройствами часто достаточно обычных портов ввода-вывода (GPIO). Например, светодиод можно включать и выключать, изменяя состояние соответствующего вывода микроконтроллера. Если требуемый ток превышает возможности порта, используются внешние транзисторные ключи.

Более сложные устройства требуют дополнительной схемотехники. Так, для управления электродвигателями применяются силовые драйверы, а сам микроконтроллер формирует управляющие сигналы. Чаще всего для регулирования скорости вращения используется широтно-импульсная модуляция (ШИМ, PWM), которая генерируется встроенными таймерами.

Для подключения датчиков, дисплеев и других устройств микроконтроллеры используют различные интерфейсы обмена данными. Чаще всего применяются последовательные интерфейсы — UART, SPI и I²C. В них информация передается последовательно через специальные периферийные блоки, по одному биту за раз, по одной или нескольким линиям связи.

Если же необходимо передавать большие объемы данных с высокой скоростью, например при работе с дисплеями, камерами или внешней памятью, могут использоваться параллельные интерфейсы. В них за один такт передается сразу несколько битов информации по нескольким линиям одновременно, что позволяет увеличить пропускную способность.

Некоторые дисплеи оснащены собственным контроллером и видеопамятью. В этом случае микроконтроллеру достаточно записать изображение или его часть в память дисплея, а дальнейшее формирование изображения на экране выполняет уже контроллер дисплея. Благодаря этому процессорному ядру не приходится постоянно обновлять экран, и оно может заниматься другими задачами — например, обработкой данных с датчиков или управлением исполнительными механизмами.

Во многих современных микроконтроллерах присутствует контроллер прямого доступа к памяти (DMA, Direct Memory Access). Его задача — переносить данные между памятью и периферийными устройствами без участия процессорного ядра.

DMA может использоваться для трех задач:

• передачи данных из периферии в память, например результатов измерений АЦП;
• передачи данных из памяти в периферию, например при выводе звука через ЦАП;
• копирования данных между различными областями памяти.

Пока DMA выполняет передачу данных, процессор может заниматься другими задачами. Благодаря этому повышается производительность системы и уменьшается нагрузка на центральное ядро.

Во многих устройствах используются сторожевые таймеры, которые предназначены для автоматического восстановления системы в случае сбоя.

Сторожевой таймер непрерывно отсчитывает заданный интервал времени. Если программа работает штатно, она периодически сбрасывает этот счетчик. Если же из-за ошибки или внешнего воздействия программа перестает выполняться, таймер достигает порогового значения и инициирует перезапуск микроконтроллера.

Такой механизм широко применяется в промышленной автоматике, автомобильной электронике и других системах, где устройство должно работать непрерывно в течение месяцев или даже лет без внешнего вмешательства.

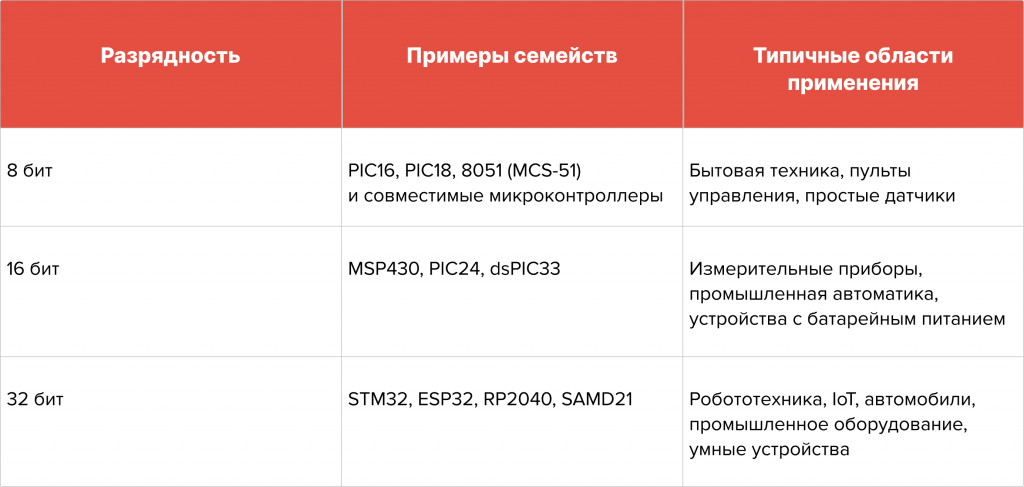

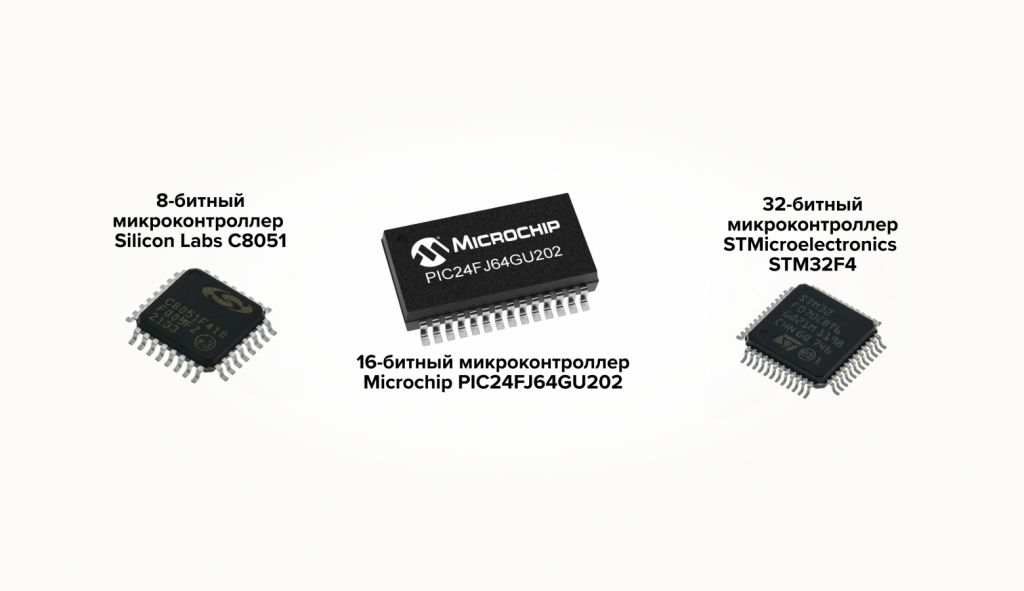

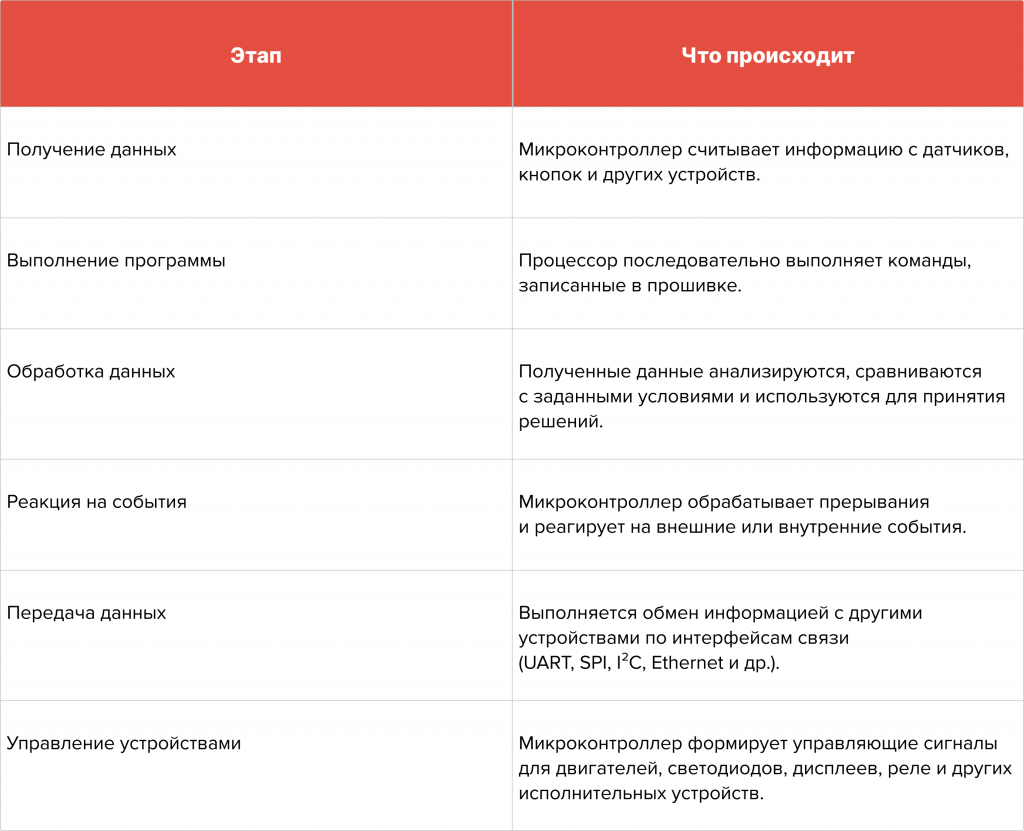

Независимо от наличия определенных интерфейсов и разрядности микроконтроллера принцип работы остается одинаковым: он получает данные из внешнего мира, обрабатывает их по заданному алгоритму и управляет подключенными устройствами.

Рассмотрим простой пример — систему автоматического охлаждения в сервере.

На плате установлены терморезисторы, которые измеряют температуру в разных точках устройства. Аналоговый сигнал от датчиков поступает на встроенный аналого-цифровой преобразователь (АЦП), где преобразуется в цифровые значения.

Программа периодически считывает результаты измерений и сравнивает их с пороговыми значениями, хранящимися в памяти микроконтроллера. Если температура превышает допустимый уровень, необходимо увеличить интенсивность охлаждения. Если температура снижается, скорость вентиляторов нужно уменьшить.

Для управления вентиляторами используются встроенные таймеры, формирующие ШИМ-сигнал (PWM). Изменяя скважность, микроконтроллер регулирует среднюю мощность, подаваемую на двигатель. Чем ниже скважность, тем быстрее вращается вентилятор и тем больше воздуха проходит через систему охлаждения.

Последовательность работы выглядит так:

1. Датчик измеряет температуру.
2. АЦП преобразует аналоговый сигнал в цифровое значение.
3. Прошивка анализирует полученные данные.
4. Микроконтроллер рассчитывает необходимую скорость вращения вентилятора.
5. Таймер изменяет параметры ШИМ-сигнала.
6. Двигатель вентилятора ускоряется или замедляется.

Такой алгоритм используется не только в серверах, но и в блоках питания, телекоммуникационном оборудовании, промышленной автоматике, шкафах бесперебойного питания и многих других устройствах.

При этом в сложной электронике нередко используют сразу несколько микроконтроллеров, каждый из которых отвечает за свою часть системы. Например, в промышленном шкафу бесперебойного питания один микроконтроллер отвечает за пользовательский интерфейс и сеть Ethernet, второй управляет оборудованием, третий — собирает данные с датчиков тока. Обмениваясь данными через интерфейсы SPI и UART, они работают как единая система управления.

Разработка встроенного программного обеспечения требует не только написания кода, но и работы с аппаратурой. Помимо языков программирования (Assembler, C, C++) и среды разработки, embedded-инженеры используют специальные компиляторы, отладчики и измерительные приборы, которые помогают загрузить прошивку в устройство и проверить ее работу.

После написания программы ее необходимо преобразовать в машинный код, понятный микроконтроллеру. Для этого используются кросс-компиляторы.

Кросс-компиляцией называется процесс сборки программы для архитектуры, отличной от той, на которой выполняется разработка. Например, инженер пишет код на ноутбуке с процессором x86, а получает исполняемый файл для ARM- или RISC-V-микроконтроллера.

Наиболее распространенным инструментом является GCC и его версии для различных архитектур. Кроме того, многие производители микроконтроллеров предлагают собственные компиляторы и наборы инструментов. Результатом работы компилятора становится бинарный файл или HEX-файл, содержащий машинные инструкции.

Для написания и сборки прошивок используются интегрированные среды разработки (IDE). Они объединяют редактор кода, компилятор, средства отладки и инструменты управления проектом. Среди популярных решений можно выделить STM32CubeIDE, Keil MDK и PlatformIO.

Чтобы упростить работу с периферией микроконтроллера, производители также поставляют SDK (Software Development Kit) — наборы библиотек, драйверов и примеров кода. Вместо прямой работы с регистрами инженер может использовать готовые программные интерфейсы для настройки GPIO, таймеров, АЦП и интерфейсов связи.

После компиляции прошивку необходимо записать во Flash-память микроконтроллера. Для этого используются программаторы.

Программатор подключается к устройству через специальные интерфейсы, такие как JTAG или SWD, позволяя загрузить бинарный файл непосредственно во встроенную память микроконтроллера. После завершения записи устройство может работать автономно без подключения к компьютеру.

На практике программатор обычно совмещен с аппаратным отладчиком. Он позволяет не только загружать прошивку, но и управлять выполнением программы: запускать ее пошагово, устанавливать точки останова, просматривать содержимое памяти, регистров процессора и периферийных блоков. Например, если инженер подозревает ошибку в работе определенного вывода GPIO, он может остановить выполнение программы, изменить состояние регистра вручную и проверить реакцию схемы с помощью измерительных приборов.

При разработке встроенных систем недостаточно видеть только программный код — необходимо понимать, что происходит на физических выводах устройства. Для анализа аналоговых сигналов используется осциллограф. Он позволяет наблюдать форму сигнала, измерять напряжение, длительность импульсов и временные задержки.

Для работы с цифровыми интерфейсами применяется логический анализатор. Он фиксирует состояния цифровых линий и часто умеет автоматически расшифровывать популярные протоколы обмена данными — уже упомянутые UART, SPI, I²C, CAN и USB.

Существуют также осциллографы смешанных сигналов (MSO), которые объединяют возможности осциллографа и логического анализатора. Они позволяют одновременно наблюдать аналоговые и цифровые процессы на одной временной диаграмме.

В сложных проектах классической пошаговой отладки бывает недостаточно. Например, остановка процессора может нарушить работу таймеров, интерфейсов связи или других периферийных блоков и скрыть причину ошибки. Для таких случаев используются средства трассировки. Многие современные микроконтроллеры поддерживают специальные интерфейсы, которые позволяют передавать диагностическую информацию во время работы программы без ее остановки.

По своему назначению такая трассировка напоминает журналирование (логирование), которое широко используется при разработке серверного и десктопного программного обеспечения. Инженер может выводить сообщения о работе прошивки, анализировать последовательность событий и находить ошибки в сложных сценариях взаимодействия между программой и оборудованием.

Многие начинающие разработчики считают, что программирование микроконтроллеров мало отличается от разработки веб-приложений. На практике это не так. Если путь от изучения электроники к embedded-разработке обычно достаточно прямой, то переход из разработки прикладного программного обеспечения во встроенные системы часто дается значительно сложнее.

Embedded-инженеру недостаточно уметь писать код. Необходимо понимать устройство аппаратуры, принципы работы микроконтроллеров, особенности интерфейсов связи, схемотехнику и методы аппаратной отладки. Ошибка может находиться не только в программе, но и в электрической схеме, настройках периферии или взаимодействии отдельных компонентов системы.

Одна из первых трудностей — или особенностей — связана с ограниченными ресурсами микроконтроллеров. Даже современные устройства могут иметь всего несколько единиц, реже — десятков или сотен — килобайт оперативной памяти. Ошибки при работе с буферами, выход за границы массивов, неправильное использование указателей или чрезмерное потребление памяти способны привести к несвоевременной выдаче управляющих сигналов и поломкам аппаратуры.

В embedded-разработке важно не только то, что делает программа, но и когда именно это происходит. Представим передачу данных по UART. Один из вариантов — дождаться отправки каждого байта и только после этого переходить к следующей операции. Более эффективный подход — использовать прерывания и позволить процессору заниматься другими задачами во время передачи данных.

По мере усложнения устройства одновременно начинают работать таймеры, интерфейсы связи, АЦП, DMA и периферийные блоки. Каждый из них функционирует со своей скоростью и в собственном временном масштабе. Если не учитывать эти особенности, легко получить ситуацию, когда один модуль уже ожидает данные, а другой еще не успел их подготовить. Поэтому понимание временных диаграмм и механизмов синхронизации становится одним из ключевых навыков embedded-инженера.

Даже идеально написанный код не гарантирует работоспособность устройства. Причиной проблемы может оказаться неверно настроенный интерфейс SPI или I²C, неправильная конфигурация таймера, ошибка в разводке платы, отсутствие подтягивающих резисторов, недостаточное питание или электромагнитные помехи.

Во встроенных системах программная и аппаратная части настолько тесно связаны между собой, что их приходится отлаживать одновременно.

При поиске ошибок инженер обычно работает сразу на нескольких уровнях, не только задействует условный «дебаггер» в среде компиляции. С одной стороны, используются программные инструменты: точки останова, просмотр памяти, журналирование и трассировка выполнения программы. С другой — осциллографы, мультиметры и логические анализаторы, позволяющие проверить реальные сигналы на выводах устройства.

Нередко проблема оказывается в неожиданном месте. Например, программа может корректно переключать вывод микроконтроллера, но из-за неисправности внешней схемы нужный сигнал так и не появляется на устройстве.

В разработке встроенных систем одинаковый баг может быть вызван множеством различных причин. Устройство может не работать из-за ошибки в коде, некорректной настройки периферии, нехватки памяти, проблем синхронизации, неисправного датчика, сбоя питания, ошибок монтажа или помех в линиях связи.

Именно поэтому опытные embedded-инженеры редко начинают поиск проблемы с предположений. Вместо этого они последовательно проверяют всю цепочку — от программного кода и регистров микроконтроллера до электрических сигналов и состояния внешних компонентов.

Изучение микроконтроллеров помогает лучше понять принципы работы цифровой техники в целом. Многие концепции, которые в обычном программировании скрыты за слоями операционной системы и библиотек, здесь становятся наглядными. Разработчик начинает понимать, как процессор исполняет инструкции, как работает память, каким образом данные передаются между устройствами и почему одни операции выполняются быстрее других.

Поэтому главный навык, который дает работа с микроконтроллерами, — умение эффективно использовать ограниченные ресурсы.

Современные компьютеры и серверы обладают настолько высокой производительностью, что многие программисты могут не задумываться о расходовании памяти или вычислительной мощности. В мире embedded-систем ситуация иная. Устройство может работать от небольшой батарейки месяцами или даже годами, а объем доступной памяти измеряться десятками килобайт. В таких условиях каждое решение влияет на итоговый результат.

Например, повышение тактовой частоты процессора действительно позволяет выполнять программу быстрее, но одновременно увеличивает энергопотребление. Более сложный алгоритм может быть удобнее в реализации, но потребует больше памяти. Разработчику приходится постоянно искать баланс между производительностью, стоимостью, энергопотреблением и надежностью. Именно поэтому для встроенных систем характерно стремление к простоте.

Изучать микроконтроллеры можно как в технических вузах, связанных с электроникой, вычислительной техникой, автоматикой и приборостроением, так и самостоятельно. Сегодня существует множество доступных отладочных плат, учебных курсов и открытой документации, позволяющих начать практическое знакомство с embedded-разработкой даже без серьезной лабораторной базы.

Спрос на специалистов в области встроенных систем остается высоким и продолжает расти. Развитие робототехники, промышленной автоматизации, телекоммуникаций, транспорта и интернета вещей приводит к появлению все большего количества устройств, которым требуется надежное программное обеспечение.

С чего начать? Для тех кто только начинает свое знакомство с миром прикладной электроники, рекомендуем «Открытый курс по схемотехнике для начинающих».

Если вы уже знакомы с языком C, Linux и основами электроники, следующим шагом станет практический курс YADRO «Программирование микроконтроллеров RISC-V». Следите за записью на сайте. В рамках курса изучают архитектуру микроконтроллеров, программирование периферии, работу с прерываниями, интерфейсами связи, АЦП, DMA, системами сборки и тестированием встроенного ПО, а итогом становится собственный проект на реальном микроконтроллере.

Микроконтроллеры — это основа огромного количества современных электронных устройств. В этой статье я разобрал лишь базовые принципы: из чего они состоят, как исполняют программу, взаимодействуют с внешним миром и какими инструментами пользуются embedded-разработчики.

Но за этими основами скрывается ещё множество интересных тем: архитектуры процессоров, цифровые интерфейсы, управление энергопотреблением, разработка драйверов, защита встроенного ПО и многое другое.

Во многих из этих вопросов мы будем разбираться постепенно — в следующих статьях.
